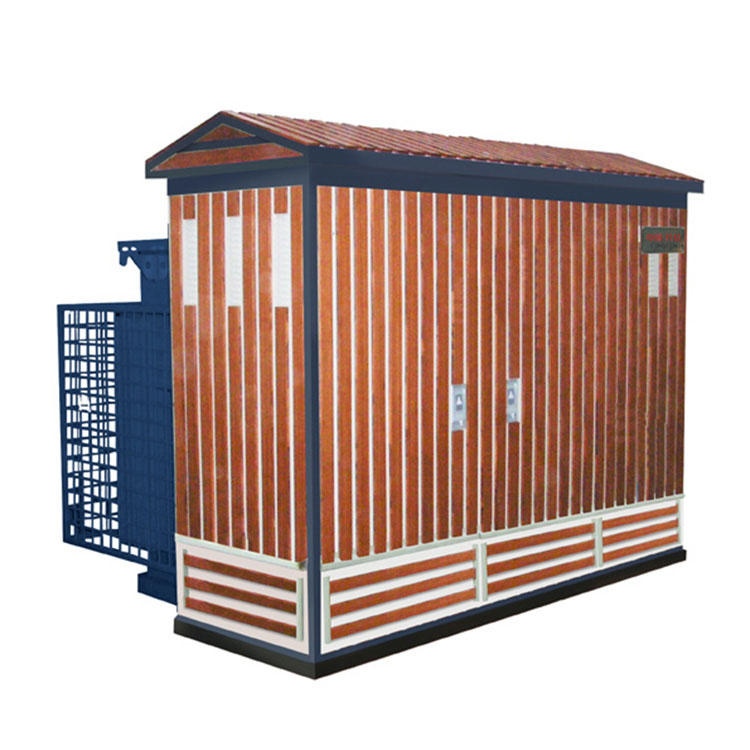

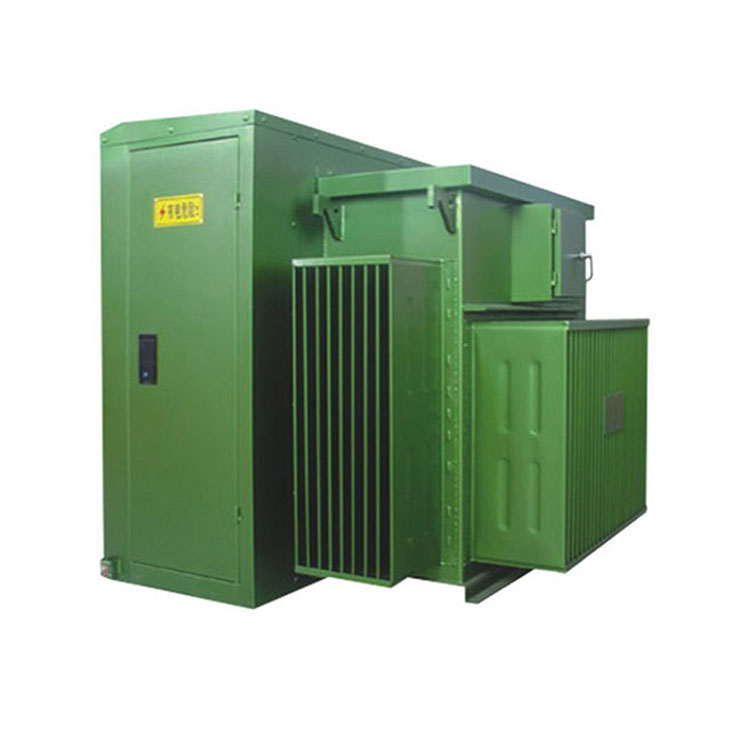

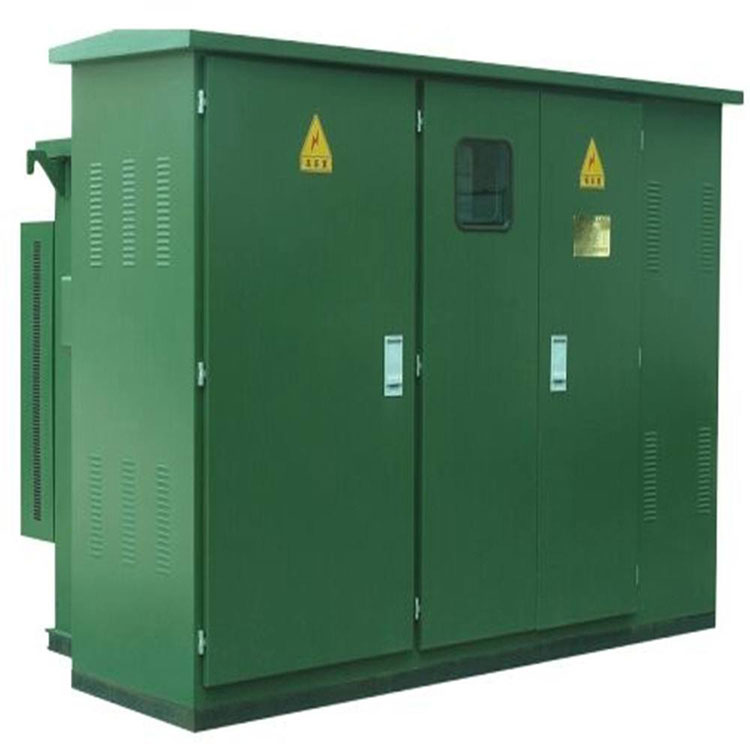

Transformador montado em almofada de 750 Kva

Normalmente, ele é amplamente projetado em um transformador montado em bloco com capacidade nominal de 400 500 630 e 800 kva. No entanto, como um fabricante experiente e profissional, a Conso Electrical Technology and Science Co., Ltd. pode projetar e montar o transformador montado em almofada com classificação de capacidade não padrão, como o transformador montado em almofada de 750 kva. A Conso Electrical monta transformadores montados em bloco atendendo a todas as especificações solicitadas pelo cliente. O primeiro objetivo da Conso Electrical é proporcionar uma experiência de usuário tranquila por meio de cada transformador montado em bloco.

Enviar consulta

Descrição do produto

Vídeo

Características do transformador montado em almofada de 750 kva:

1. Área ocupada pequena: A área ocupada típica de uma subestação compacta convencional é de 6 a 10 metros quadrados, enquanto a de um transformador montado em bloco é de 3 a 3,5 metros quadrados.

2. Conectores de cotovelo: transformadores montados em almofada usam conectores de cotovelo, o que os torna muito convenientes para conectar cabos de entrada de alta tensão, e esses conectores também podem servir como interruptores de carga em situações de emergência, permitindo conexão a quente.

3. Proteção com fusível duplo: os transformadores montados em almofada empregam proteção com fusível duplo. Os fusíveis do tipo inserto (BAY-o-net) fornecem proteção de dupla sensibilidade (temperatura e corrente) para falhas de curto-circuito no lado secundário do transformador. Fusíveis de proteção limitadores de corrente de reserva (ELSP) protegem contra falhas internas no transformador, atendendo ao lado de alta tensão.

4. Óleo de transformador: transformadores montados em almofada normalmente usam óleo de alto ponto de ignição (FR3).

5. Proteção do interruptor de carga de alta tensão: Todos os componentes dos transformadores montados em almofada, incluindo fusíveis, usados para proteção do interruptor de carga de alta tensão, são colocados dentro do mesmo tanque de óleo que o núcleo do transformador e os enrolamentos.

Parâmetro técnico do transformador montado em almofada de 750 kva:

Número do modo:	ZGS11-750;
Capacidade nominal:	750kva;
Tensão Primária:	10,5kV, 13,2kV, 15kV;
Tensão Secundária:	0,4kV, 0,415kV, 0,433kV;
Taxa de proteção:	IP68 para Tanque Transformador, IP54 para Gabinete;
Humidade relativa:	≤95%(média diária), ≤90%(média mensal);
Nível de ruído:	≤ 50 dB;
Método de toque:	Etapa de 5%, 2,5% para cada etapa;
Sistema de refrigeração:	Óleo Natureza Ar Natureza;
Corrente de ruptura nominal:	50 CA.
