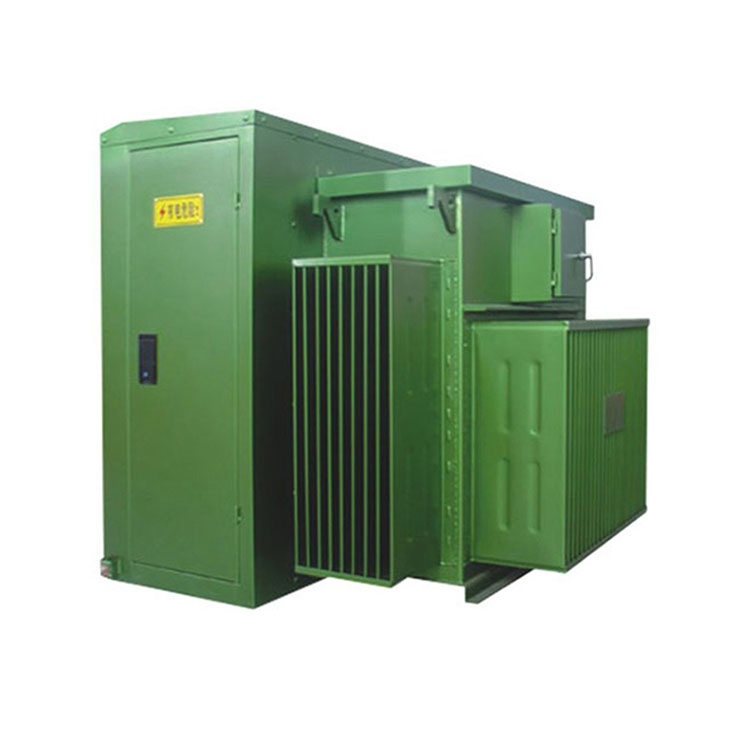

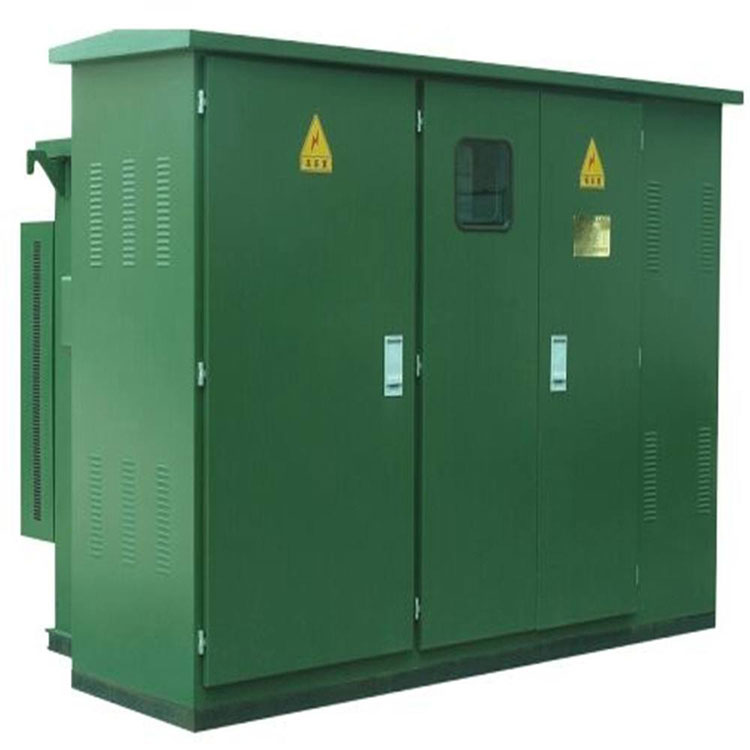

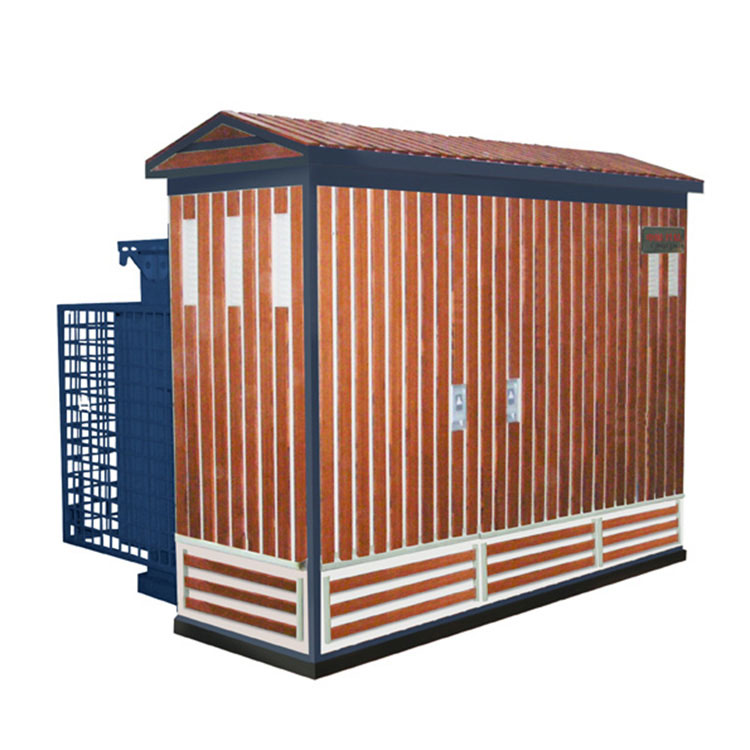

Introdução do transformador de montagem em almofada de 2000 2500 kva:

Os transformadores montados em bloco de estilo americano consistem principalmente em duas partes: a parte frontal inclui compartimentos de operação de alta e baixa tensão, que também abrangem as alças para chaves de carga, terminais de alta e baixa tensão, chaves comutadoras e alças de operação de fusíveis plug-in, bem como válvulas de pressão, medidores de temperatura do óleo, indicadores de nível de óleo, portas de enchimento de óleo, válvulas de drenagem e muito mais. A parte traseira inclui um invólucro imerso em óleo, radiadores, enrolamentos do transformador, núcleo de ferro, interruptor de carga de alta tensão e fusíveis de proteção, todos colocados dentro de um tanque de armazenamento de óleo. O gabinete utiliza parafusos ocultos de alta resistência e juntas de borracha resistentes a óleo para vedar a tampa da caixa. É uma estrutura totalmente fechada capaz de suportar uma pressão manométrica aproximada de 0,5 kg/cm2. O projeto do gabinete leva em consideração os requisitos de drenagem, segurança e facilidade de operação, e somente o compartimento de baixa tensão pode ser acessado antes que o compartimento de alta tensão seja aberto.

Os transformadores montados em bloco de estilo americano usam um esquema de conexão Δ/Y○. Como as correntes de sequência zero e de terceiro harmônico circulam dentro do circuito fechado do enrolamento de alta tensão, o potencial magnético total de sequência zero e de terceiro harmônico em cada coluna do núcleo de ferro é quase zero. Portanto, o potencial do ponto neutro do lado de baixa tensão não muda, garantindo tensões de fase de alta qualidade. Da mesma forma, como as correntes atmosféricas também podem fluir dentro do circuito fechado do enrolamento de alta tensão, o potencial magnético total para correntes atmosféricas em cada coluna de núcleo de ferro é quase zero, eliminando sobretensões nas transformações direta e reversa e garantindo um bom desempenho de proteção contra descargas atmosféricas.

Parâmetro técnico do transformador de montagem em almofada de 2000 2500 kva:

CONSO·CN 2000 2500 kva transformador de montagem em almofada Detalhe:

Lado de distribuição primária

Corpo do transformador

Lado de distribuição secundária

Radiador Corrugado

Radiador tipo painel

CONSO·CN 2000 2500 kva pad mount transformador Oficina:

Transformador de montagem em bloco de 2.000 e 2.500 kva em processo:

Centro de testes de transformadores de montagem em almofada de 2000 e 2500 kva:

CONSO·CN 2000 Transformador de montagem em bloco de 2500 kva pronto para envio:
