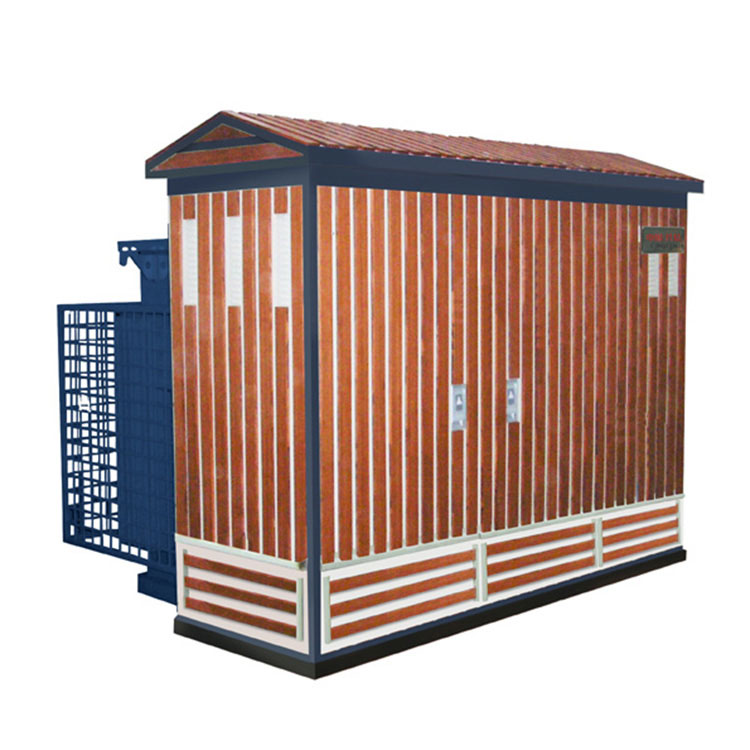

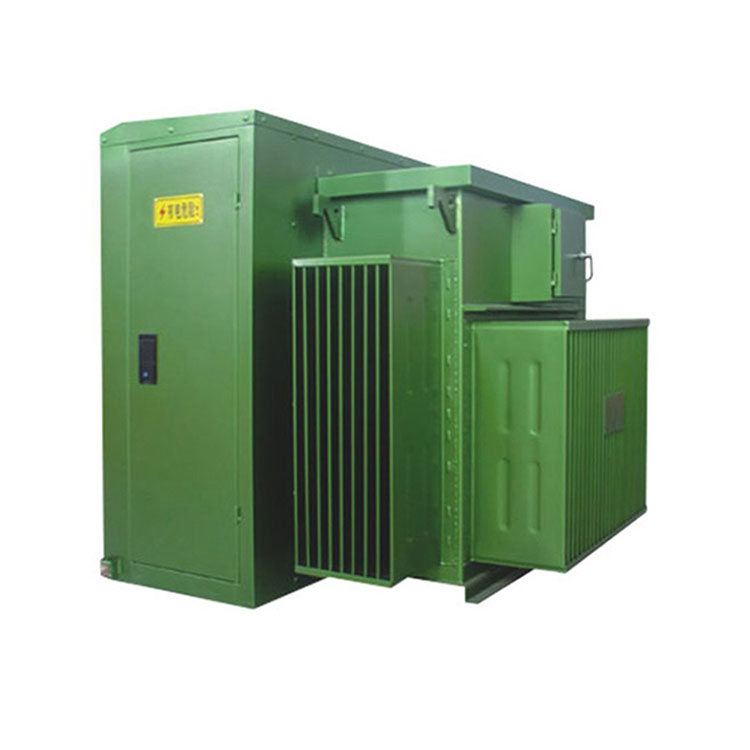

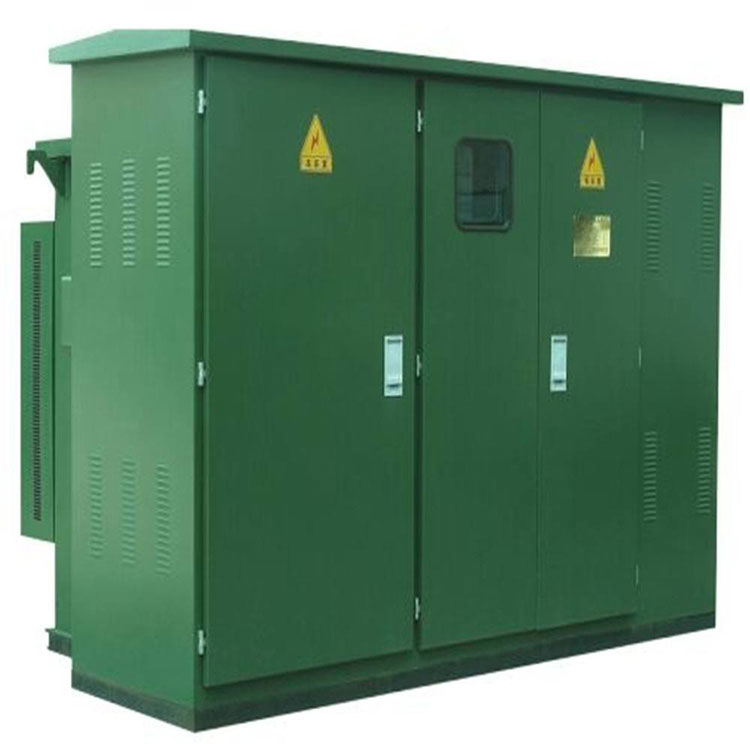

Um transformador trifásico montado em almofada de 25 Kva normalmente é projetado para pequenos consumidores de eletricidade, como sistema de iluminação pública e pequenos residenciais. A Conso Electrical Technology and Science Co., Ltd desenvolveu um sistema sério de gerenciamento de qualidade para produzir transformadores montados em almofada. A gerência inspecionará desde a compra dos materiais recebidos até que um transformador montado em pad acesse os testes de fábrica. Cada transformador montado em bloco tem garantia de 12 meses a partir da data de instalação e uso. Nosso objetivo é fornecer uma ótima experiência de usuário para os clientes.
Manutenção:
1.Realize uma análise anual do óleo do transformador e complete o nível do óleo se estiver muito baixo.
2. Após a queima de um fusível, investigue imediatamente a causa e substitua-o pelo modelo especificado.
3.Após um disparo automático do quadro de distribuição de baixa tensão, identifique imediatamente a causa. Se os componentes elétricos precisarem de substituição, garanta a fixação adequada das conexões.
4. Realizar um teste preventivo de desempenho nos pára-raios antes e depois da temporada de trovoadas a cada ano.
Dicas de opções:
1. Antes de operar o transformador montado em almofada, retire a válvula de alívio de pressão para liberar a pressão dentro do tanque.
2. Antes de remover os fusíveis plug-in, certifique-se de que a fonte de alimentação e a carga secundária estejam desconectadas e libere a pressão do óleo para evitar respingos de óleo quente.
3.Ao operar o interruptor de carga, gire a alavanca para a posição correta. A chave de carga é usada para desconectar cargas abaixo do valor da corrente nominal.
4.Antes de operar a chave do comutador de derivação desenergizada, confirme se o secundário da subestação está sem carga e se o primário está desconectado da fonte de alimentação.
Número do modo: | ZGS11-25; |
Capacidade nominal: | 25kva; |
Tensão Primária: | 11 kV ou depende; |
Tensão Secundária: | 0,433 kV ou depende; |
Taxa de proteção: | IP68 para Tanque Transformador, IP54 para Gabinete; |
Altitude: | não exceda 2.000 m acima do nível do mar; |
Frequência nominal: | 50 ou 60 Hz; |
Material isolante: | 25#45# Óleo Mineral; |
Grupo de vetores: | Dyn11; Yyn0; |
Corrente de ruptura nominal: | 50 CA. |
Lado de distribuição primária
|
![]()
Corpo do transformador
|
![]()
Lado de distribuição secundária
|
![]()
Radiador Corrugado
|
![]()
Radiador tipo painel
|
