33 disjuntor a vácuo de 35 kv 33kv vcb

Conso Electrical Science and Technology Co., Ltd, tem mais de décadas para produzir equipamentos elétricos de 10kv a 35kv, como disjuntor a vácuo vcb de 35 kv e transformador de distribuição. A Conso Elecrrical também é fabricante de subestações compactas de 35kv. Para fazer um disjuntor a vácuo de 35 kv qualificado. A empresa escolhe os principais componentes de grandes corporações. A empresa é rigorosa em cumprir os requisitos da ISO9001 e ISO14001 para fazer uma promessa aos clientes de ter uma experiência de usuário tranquila.

Enviar consulta

Descrição do produto

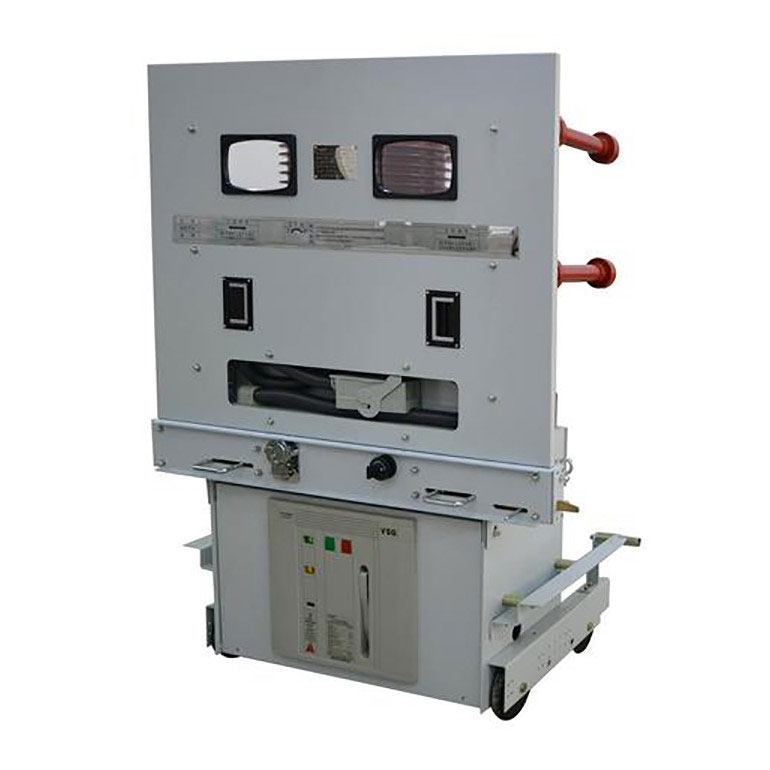

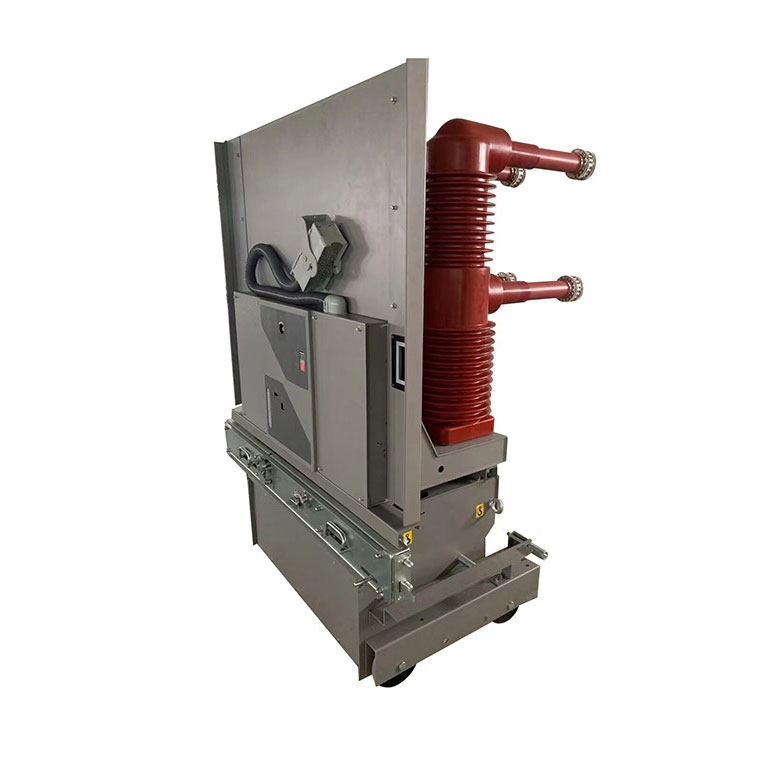

33 características estruturais do interruptor do vácuo de 35 quilovolts 33kv vcb

1. O disjuntor adota um design integrado e modular, apresentando uma estrutura geral simples e racional. Está disposto em uma configuração superior-inferior, com a câmara de extinção de arco localizada na parte superior e os componentes de intertravamento e operação abaixo. Utilizando um mecanismo de operação pneumático-mola dedicado, não requer ajuste, garantindo uma operação estável e confiável.

2. As câmaras de extinção de arco a vácuo para os circuitos condutores trifásicos do disjuntor estão dispostas dentro de um cilindro isolante selado. O cilindro isolante é construído com materiais com propriedades eletromecânicas confiáveis e um processo avançado de fundição a vácuo. Isto não só melhora significativamente o desempenho do isolamento entre fases, mas também protege cada circuito de fase contra condições externas adversas, evitando a entrada de poeira e objetos estranhos no circuito condutor principal e reduzindo o tamanho geral do disjuntor.

3. O disjuntor emprega a mais recente estrutura de campo magnético longitudinal forte do tipo bobina projetada internamente para a câmara de extinção de arco a vácuo. Possui corpo cerâmico e materiais de contato cobre-cromo, oferecendo tamanho compacto, alto nível de isolamento, forte capacidade de extinção de arco, longa vida elétrica e excelente desempenho na abertura e fechamento sob correntes de curto-circuito.

33 disjuntor a vácuo de 35 kv 33kv vcb Parâmetro técnico:

Item		Unidade	Valor
Tensão nominal		KV	40.5
Frequência nominal		Hz	50
Corrente nominal		A	1250	1600	2000
Nível de isolamento nominal	Tensão suportável de frequência de energia de 1 minuto	KV	95
	Tensão suportável de impulso de raio (pico)	KV	185
Corrente suportável nominal de curta duração		O	25/31,5
Corrente nominal de fechamento de curto-circuito		O	90
Corrente nominal de interrupção de curto-circuito		O	80
Duração nominal do curto-circuito		s	4
Corrente suportável de pico nominal		O	80
Sequência operacional nominal			O-0,3s-CO-180s-CO
Tempo de pausa		s	40 a 85
Horário de encerramento		s	50 a 85
Vida mecânica		Tempos	10000
Tempos de interrupção da corrente nominal de interrupção de curto-circuito		Tempos	20
Motor de armazenamento de energia com capacidade nominal		KVA	375
Motor de armazenamento de energia de tensão nominal		V	220/110
Tempo de armazenamento de energia		s	≤15
