Aproveitando nossa ampla experiência em fabricação, a Conso se orgulha de oferecer uma linha diversificada de VCB (Disjuntores a Vácuo) de 11 kV 630A. Para ficar atualizado sobre os últimos desenvolvimentos neste campo dinâmico, encorajamos você a adicionar nosso site aos favoritos. Atualizada regularmente, nossa plataforma serve como um recurso valioso, fornecendo as últimas notícias e insights sobre o mundo dos disjuntores a vácuo VCB de 11 kV 630A. Confie na Conso para fornecer não apenas produtos confiáveis, mas também informações atualizadas que se alinhem com o cenário em evolução do setor de energia elétrica. Fique conectado para atualizações e avanços contínuos no domínio da tecnologia VCB de 11 kV.

Vídeo

Introdução do disjuntor a vácuo 11kv 630a 11 kv vcb



O disjuntor a vácuo 11kv 630a 11 kv vcb é um painel interno de sistema de energia trifásico AC 50Hz com tensão nominal de 12kV, que é usado como unidade de proteção e controle de equipamentos de rede elétrica e equipamentos de energia de empresas industriais e de mineração. É adequado para locais que requerem operação frequente sob corrente nominal de trabalho ou corrente de curto-circuito com interrupção múltipla. O disjuntor adota o design completo do mecanismo de operação e do corpo do disjuntor, que pode ser usado como uma unidade de instalação fixa ou pode ser equipado com um mecanismo de propulsão especial para formar uma função de unidade de carrinho de mão.



Parâmetro técnico do disjuntor a vácuo 11kv 630a 11 kv vcb:

NÃO.	Item	Unidade	Parâmetro
1	Tensão nominal	KV	12
2	Tolerância nominal de tensão de impulso de iluminação	KV	75
3	Tensão de frequência de 1 min	KV	42
4	Tolerância de frequência da tensão do circuito secundário (1 min)	V	2000
5	Número nominal de interrupção da corrente de interrupção de curto-circuito	Tempos	50
6	Frequência de energia de 1min	O	42/48
7	Tensão suportável de impulso de raio (pico)	O	75/85
8	Corrente nominal de interrupção de curto-circuito	O	20/25	31.5	40
9	Corrente nominal	A	630 1250	630/1250	1250/1600
10				1600/2000	2000/2500
11				2500/3150	3150/4000
12	Estabilidade térmica nominal da corrente （RMS）	ka	20/25	31.5	40
13	Corrente nominal de estabilidade dinâmica （pico）	ka	63	80	100
14	Corrente nominal de fechamento de curto-circuito（pico）	ka	63	80	100
15	Sequência Operacional Nominal		O-0,3s-CO-180s-CO
16			O-180s-CO-180s-CO
17	Vida mecânica	Tempos	10000



Detalhe do disjuntor a vácuo CONSO·CN 11kv 630a 11 kv vcb:

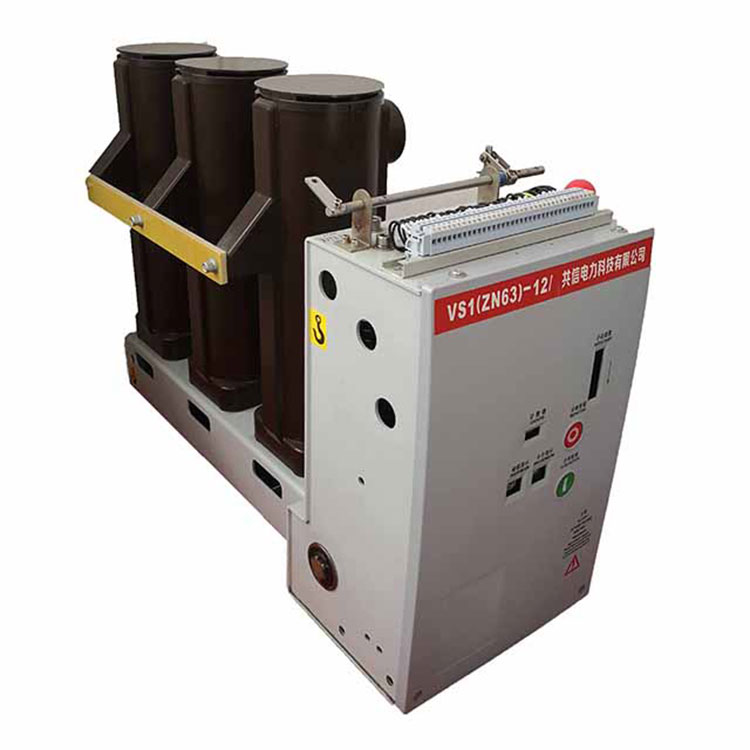

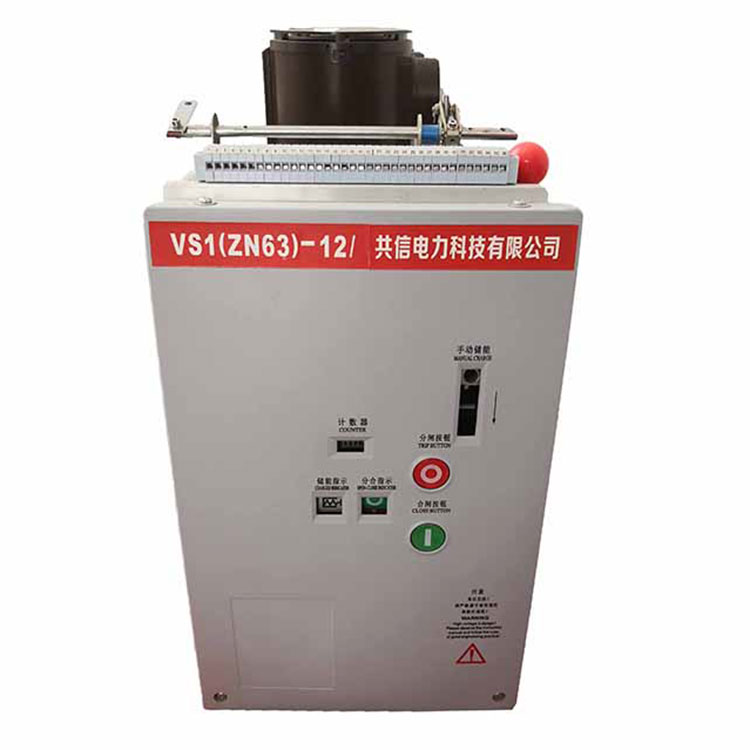

Montagem lateral

Cilindro Isolante

ElencoPólo

"Polo fundido VCB":O termo "pólo fundido" denota a utilização de fundição de resina epóxi para aumentar a resistência mecânica e a classe de isolamento eficaz, para evitar arco elétrico ou rastreamento entre a fase e a fase e a fase até o solo.

"VCB montado lateralmente":O descritor "montado lateralmente" significa que o interruptor está posicionado na vertical, resultando em um disjuntor a vácuo com dimensões mais longas e planas. Este projeto atende aos requisitos de configurações de painéis de manobra, como painéis de disjuntores com carregamento de SF6.

"Cilindro Isolante VCB": A designação “cilindro isolante” indica o formato do material isolante dos interruptores. A instalação horizontal é comumente empregada, alinhando-se ao projeto de painel elétrico de média tensão como viés de baixo custo.

CONSO·CN 11kv 630a 11 kv vcb disjuntor a vácuo Oficina:

ConjuntoÁrea

ComponentesÁrea de armazenamento

Disjuntor a vácuo 11kv 630a 11 kv vcb na montagem:

11kv 630a 11 kv vcb disjuntor a vácuo no pacote:

Disjuntor a vácuo vcb 11kv 630a 11 kv Pronto para enviar:
