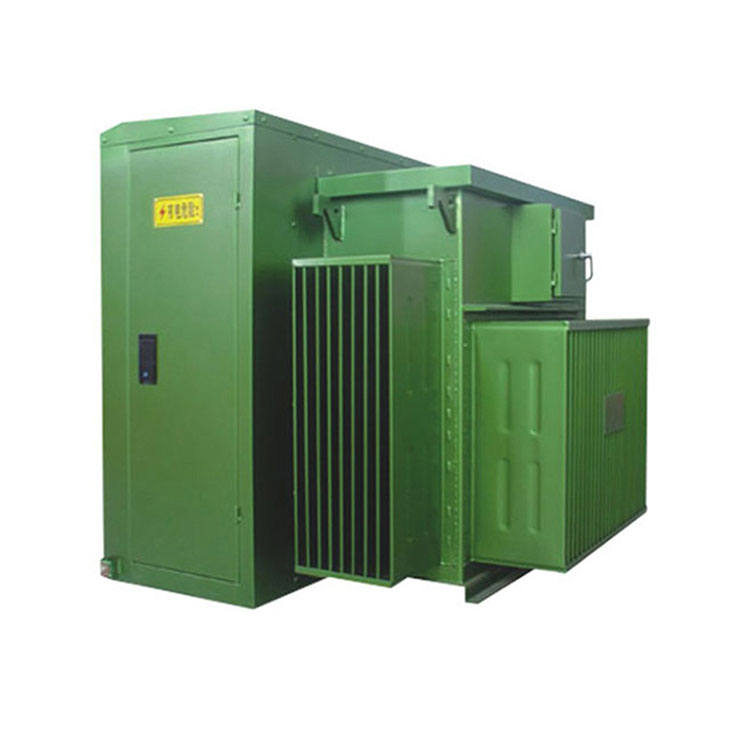

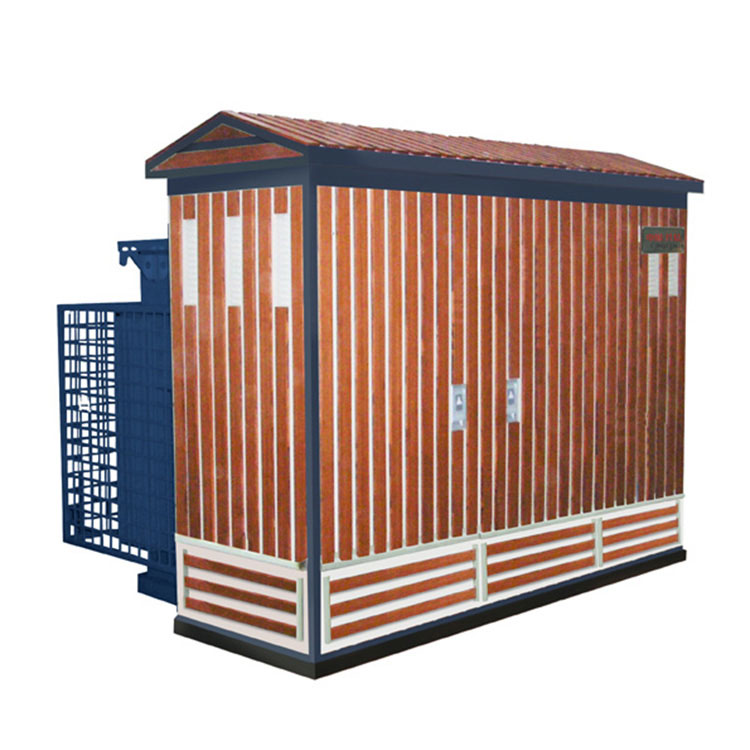

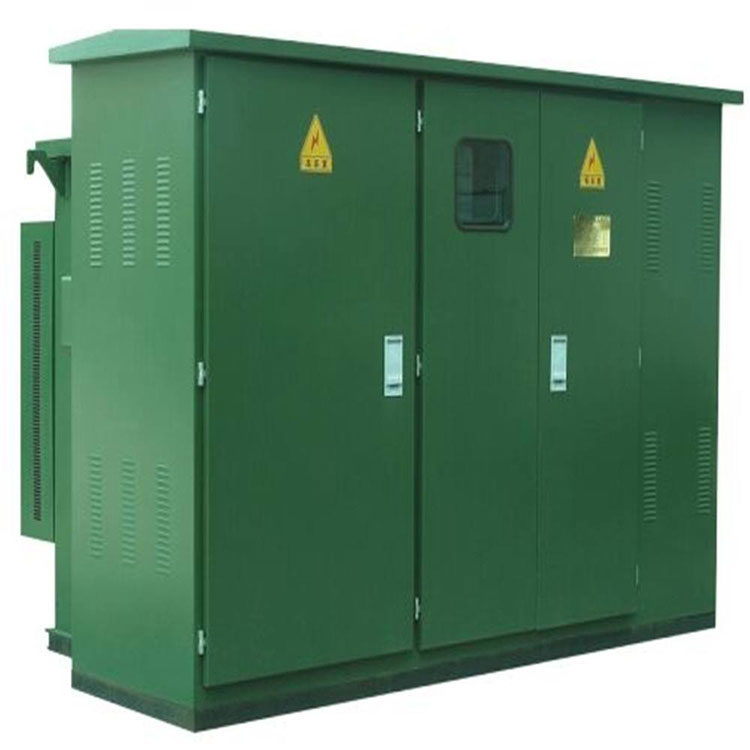

150 167 Kva transformador trifásico de montagem em almofada

É prática comum ter capacidades nominais de 200, 315 e 400 kVA para transformadores montados em bloco. No entanto, a Conso Electrical Technology and Science Co., Ltd., como fabricante experiente e especialista, tem a capacidade de criar e montar transformadores montados em bloco de capacidade não padrão, incluindo modelos como o transformador trifásico de montagem em bloco de 150 167 Kva. A Conso Electrical constrói transformadores montados em almofada em estrita conformidade com todas as especificações exigidas dos clientes. o principal objetivo da Conso Electrical é fornecer uma experiência de usuário confortável com cada transformador montado em pad.

Enviar consulta

Descrição do produto

Vídeo

Transformador trifásico de montagem em almofada de 150 167 kva Dicas de instalação:

1. Ao instalar conectores de cabo cotovelo, todos os equipamentos relacionados devem ser desligados. Os conectores de cabo cotovelo não devem ser usados para fechar falhas de curto-circuito. Se ocorrer um curto-circuito, tanto a caixa como o conector em cotovelo deverão ser substituídos.

2.Para conectores de cabo cotovelo 200A, a instalação e operação devem ser realizadas por pessoal familiarizado e conhecedor das práticas de segurança e procedimentos operacionais de equipamentos elétricos de alta tensão.

3. As medições de tensão nos pontos de teste devem ser realizadas usando instrumentos especializados de medição de tensão. Os pontos de teste devem estar secos e livres de contaminantes.

4. Os conectores de cabo em cotovelo alcançam alto isolamento elétrico e desempenho de vedação por meio do ajuste de interferência elástica da interface. A condição da interface tem um impacto significativo na qualidade da instalação. Portanto, é imprescindível limpar e secar a interface e aplicar uniformemente graxa de silicone; caso contrário, a presença de impurezas condutoras e umidade poderá causar descargas elétricas ou mesmo quebras.

5. Ao realizar testes de tensão suportável em equipamentos, os pára-raios devem ser removidos e tampas protetoras isolantes devem ser aplicadas para vedar a interface. Para instalação ou manutenção de pára-raios cotovelo, todos os equipamentos conectados devem estar desligados.

Parâmetro técnico do transformador trifásico de montagem em almofada de 150 167 kva:

Número do modo:	ZGS11-150, ZGS11-167;
Capacidade nominal:	150kva ou 167kva;
Tensão Primária:	10 kV ou depende;
Tensão Secundária:	0,4kV ou depende;
Taxa de proteção:	IP68 para Tanque Transformador, IP54 para Gabinete;
Material do núcleo:	aço de grão orientado laminado a frio ou liga amorfa;
Material de enrolamento:	100% Cobre;
Aumento de temperatura (topo de óleo/média de enrolamento):	55K/65K;
Temperatura de trabalho:	-40 ℃ a 40 ℃;
Corrente de ruptura nominal:	50 CA.
