Por que o painel de baixa tensão GCS está se tornando uma escolha inteligente para sistemas modernos de distribuição de energia

Resumo:A distribuição confiável de energia de baixa tensão requer mais do que simplesmente conectar equipamentos elétricos. Requer um sistema de manobra que possa organizar circuitos, melhorar a segurança operacional, simplificar a manutenção e suportar requisitos de automação cada vez mais complexos.CONSO·CN Painel de distribuição de baixa tensão GCSfoi projetado em torno de unidades funcionais modulares, mecanismos de gaveta práticos, construção compartimentada e conexões de cabos flexíveis. Este artigo explica sua estrutura, principais recursos técnicos, aplicações, vantagens e importantes considerações de seleção para engenheiros, empreiteiros, distribuidores e compradores de sistemas de energia industriais.

Índice

• O que é o painel de distribuição de baixa tensão GCS?
• Quais são as principais características estruturais do painel GCS?
• Por que escolher o painel de distribuição de baixa tensão GCS para distribuição de energia?
• Como o GCS se compara ao painel de distribuição de baixa tensão GCK?
• Onde o painel de distribuição de baixa tensão GCS é usado?
• Como os compradores devem selecionar o painel de distribuição de baixa tensão GCS?
• Por que a capacidade do fabricante é importante?
• Perguntas frequentes sobre o painel de distribuição de baixa tensão GCS

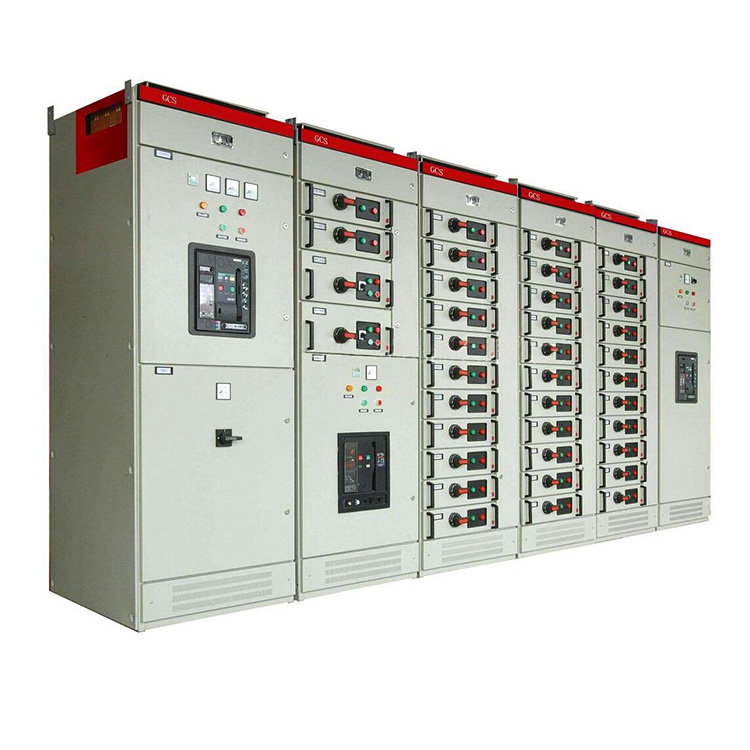

O que é o painel de distribuição de baixa tensão GCS?

O painel de distribuição de baixa tensão GCS é uma solução modular de distribuição e controle de energia de baixa tensão projetada para aplicações onde vários circuitos, funções de controle de motor, interfaces de automação e acesso para manutenção devem ser organizados em um conjunto elétrico compacto.

Em comparação com configurações convencionais de painéis de distribuição de baixa tensão, os equipamentos GCS dão maior ênfase às unidades funcionais modulares e aos mecanismos práticos de extração e propulsão. De acordo com as informações do produto CONSO·CN, sua solução GCS pode ser fabricada de acordo com o diagrama unifilar, plano de layout e lista de compras do cliente, permitindo que a configuração final corresponda melhor ao sistema de distribuição real.

O design é particularmente útil quando um projeto requer múltiplos alimentadores de saída e unidades funcionais independentes. Em vez de tratar todo o gabinete como um espaço elétrico, a construção do GCS divide o equipamento em seções funcionais, ajudando os operadores a isolar circuitos individuais e a limitar a influência potencial de uma falha localizada.

Quais são as principais características estruturais do painel GCS?

A eficácia de um sistema GCS vem da relação entre seus componentes elétricos, disposição dos barramentos, compartimentos funcionais, compartimentos de cabos e unidades extraíveis. Várias características estruturais são especialmente importantes ao avaliar uma solução GCS.

Unidades Funcionais Modulares

A construção modular permite configurar diferentes circuitos de acordo com as necessidades reais de distribuição. Isto é valioso para instalações industriais onde alimentadores, circuitos de controle de motores, equipamentos de automação e cargas auxiliares podem precisar de diferentes configurações elétricas.

Compartimentos Funcionais Separados

As unidades funcionais e compartimentos são projetados com separação clara. Este arranjo pode ajudar a restringir o impacto de uma falha a uma área menor e permite que o pessoal de manutenção trabalhe em seções individuais sem perturbar desnecessariamente outros circuitos.

Disposição horizontal de três barramentos

As informações do produto da CONSO·CN especificam um arranjo horizontal de três barramentos destinado a fornecer estabilidade dinâmica e térmica. O projeto declarado pode suportar o impacto de correntes de curto-circuito de até 80/176 kA, dependendo da configuração e das condições aplicáveis.

Alta Densidade de Circuito

Um único gabinete CCM pode acomodar até 22 circuitos de acordo com as informações do produto publicadas pelo fabricante. Esta configuração pode ser útil para geração de energia, petroquímica, automação industrial e outras instalações com grande número de cargas elétricas.

Compartimento prático para cabos

As conexões de cabos externos são organizadas dentro de um compartimento de cabos dedicado, com entrada e saída de cabos possíveis em diferentes direções, dependendo da configuração. O transformador de corrente de sequência zero também pode ser posicionado no compartimento de cabos, facilitando a instalação e manutenção.

Extensas conexões secundárias

As unidades de gaveta GCS podem fornecer vários contatos plug-in secundários. CONSO·CN afirma que unidades de 1 unidade ou mais podem ter 32 pares, enquanto configurações de meia unidade podem ter 20 pares. Esta capacidade suporta interfaces de computador, circuitos de controle automático e outros requisitos de controle secundário.

Por que escolher o painel de distribuição de baixa tensão GCS para distribuição de energia?

Para sistemas elétricos industriais, a seleção do painel afeta não apenas a instalação inicial, mas também a operação, solução de problemas, expansão e manutenção. A tecnologia GCS oferece diversas vantagens práticas.

Outra vantagem importante é a flexibilidade de design. O painel GCS não é necessariamente selecionado como um gabinete genérico pronto para uso. Um fabricante profissional pode configurar o equipamento de acordo com desenhos elétricos, layouts de equipamentos e requisitos de compra. Esta abordagem é particularmente valiosa para projetos onde a distribuição de carga e a configuração do gabinete diferem dos arranjos padrão.

Como o GCS se compara ao painel de distribuição de baixa tensão GCK?

GCS e GCK são usados ​​em sistemas de distribuição de baixa tensão, mas suas abordagens estruturais não são idênticas. A CONSO·CN descreve o GCS como um tipo avançado em comparação com seu painel de distribuição de baixa tensão GCK, destacando sua maior modularidade e extração mais prática e arranjo de propulsão.

A escolha certa deve, em última análise, basear-se na tensão do sistema, na corrente, nos requisitos de curto-circuito, na quantidade do circuito, nas dimensões do gabinete, na arquitetura de controle, na estratégia de manutenção e nos padrões aplicáveis, em vez de simplesmente escolher um modelo porque parece mais avançado.

Onde o painel de distribuição de baixa tensão GCS é usado?

Os sistemas GCS são adequados para uma ampla variedade de ambientes de distribuição de energia industriais e de infraestrutura. Sua arquitetura modular é particularmente valiosa quando um projeto contém numerosos circuitos de saída ou requer integração com sistemas de automação.

• Geração de energia:Suporta requisitos de distribuição e controle de motor associados a grandes unidades geradoras.
• Instalações petroquímicas:Útil onde vários motores, bombas, sistemas de controle e cargas auxiliares exigem distribuição organizada.
• Fabricação industrial:Ajuda a gerenciar diversas linhas de produção e máquinas elétricas.
• Instalações comerciais e de infraestrutura:Pode ser configurado para sistemas centralizados de distribuição de baixa tensão.
• Sistemas de automação:Vários contatos secundários podem suportar interfaces de computador e circuitos de controle automático.
• Grandes projetos de distribuição elétrica:Os gabinetes modulares podem ser configurados de acordo com o diagrama unifilar e layout dos equipamentos do projeto.

Para grandes instalações, a capacidade de organizar vários alimentadores dentro de uma linha coordenada de painéis de distribuição pode melhorar a capacidade de manutenção geral da arquitetura de distribuição.

Como os compradores devem selecionar o painel de distribuição de baixa tensão GCS?

A compra de um gabinete GCS deve começar com o sistema elétrico e não com o gabinete em si. Um fornecedor qualificado deverá receber informações técnicas suficientes para determinar a configuração apropriada.

1. Confirme os parâmetros elétricos.Defina tensão nominal, corrente nominal, frequência, requisitos de curto-circuito e outros parâmetros específicos do projeto.
2. Prepare o diagrama unifilar.Isso fornece ao fornecedor uma compreensão clara dos circuitos de entrada e saída.
3. Determine a quantidade do circuito.Considere alimentadores, circuitos de controle de motor, circuitos auxiliares e requisitos de expansão futuros.
4. Avalie o layout físico.As dimensões do gabinete, a direção do cabo, o espaço de instalação e a folga para manutenção devem ser considerados.
5. Especifique os requisitos de controle.Automação, monitoramento, interfaces de computador e circuitos secundários devem ser definidos antes da produção.
6. Verifique a coordenação de proteção.Os disjuntores e componentes limitadores de corrente devem ser selecionados de acordo com o sistema de distribuição real.
7. Revise os testes e a documentação.Os compradores devem solicitar desenhos técnicos apropriados, documentação de testes, listas de componentes e informações operacionais.

Para projetos personalizados, fornecer ao fornecedor um desenho unifilar completo, um plano de layout e uma lista de compras pode melhorar significativamente a comunicação e reduzir erros de configuração. A CONSO·CN identifica especificamente estes documentos como parte do seu processo de produção de GCS.

Por que a capacidade do fabricante é importante?

Um gabinete de manobra de baixa tensão é um conjunto elétrico coordenado, em vez de um simples invólucro de metal. A qualidade da construção do barramento, fiação, montagem da unidade funcional, seleção de componentes, alinhamento mecânico e testes podem influenciar a confiabilidade do sistema final.

Ao selecionar um fabricante ou fornecedor de painel de distribuição de baixa tensão GCS na China, os compradores devem avaliar mais do que o preço. Os principais fatores incluem:

• Experiência na fabricação de painéis de baixa tensão
• Capacidade de interpretar diagramas unifilares e desenhos de projetos
• Capacidades de personalização e engenharia
• Procedimentos de controle de qualidade durante a montagem
• Capacidade de testes e inspeção de fábrica
• Disponibilidade de documentação técnica
• Suporte técnico pós-venda
• Capacidade de coordenar o conjunto de manobra com o sistema de distribuição mais amplo

A CONSO·CN apresenta o GCS como parte de seu portfólio mais amplo de painéis de distribuição de baixa tensão, juntamente com as soluções GCK, MNS e GGD. As informações do produto também enfatizam a produção personalizada com base nos desenhos do cliente e nos requisitos de distribuição.

Para compradores que comparam fornecedores, a linha de produtos de painéis de baixa tensão pode fornecer um contexto útil para determinar qual arquitetura de gabinete é mais apropriada para um projeto específico.

Perguntas frequentes sobre o painel de distribuição de baixa tensão GCS

Qual é o objetivo principal do painel de distribuição de baixa tensão GCS?

Seu objetivo principal é distribuir, controlar, proteger e gerenciar circuitos elétricos de baixa tensão. Sua arquitetura modular é particularmente adequada para sistemas que requerem múltiplos alimentadores, unidades funcionais e interfaces de automação.

O que torna o GCS diferente dos painéis convencionais de baixa tensão?

A GCS enfatiza unidades funcionais modulares, mecanismos de gaveta extraíveis, construção compartimentada, arranjos de cabos flexíveis e extensas conexões secundárias de encaixe. Esses recursos podem facilitar a configuração e a manutenção de sistemas de distribuição complexos.

O painel GCS pode ser personalizado?

Sim. De acordo com a CONSO·CN, os painéis GCS podem ser produzidos de acordo com o desenho unifilar, plano de layout e lista de compras do cliente.

Quantos circuitos um gabinete CCM pode acomodar?

As informações publicadas pelo fabricante afirmam que um único gabinete do CCM pode acomodar até 22 circuitos. A capacidade real deve ser confirmada de acordo com a configuração elétrica específica e a disposição do gabinete.

O GCS é adequado para sistemas industriais automatizados?

Sim. Os contatos plug-in secundários disponíveis são projetados para suportar interfaces de computador e circuitos de controle automático, tornando a configuração adequada para aplicações de automação industrial onde é necessária uma extensa fiação de controle.

Conclusão: O painel de baixa tensão GCS é a escolha certa para o seu projeto?

O painel de distribuição de baixa tensão GCS combina arquitetura de distribuição modular, compartimentos funcionais separados, unidades extraíveis práticas, conexões de cabos organizadas e interfaces secundárias extensas para atender aos requisitos dos sistemas de energia industriais modernos. Para projetos que envolvem múltiplos circuitos, automação, controle de motores e layouts de distribuição personalizados, selecionar o fabricante certo é tão importante quanto selecionar o tipo de painel. Se você estiver avaliando uma solução GCS para um projeto industrial, comercial ou de infraestrutura,Contate-noscom seu diagrama unifilar, plano de layout e requisitos técnicos para discutir uma configuração adequada com a CONSO·CN.
