Como os painéis elétricos podem tornar a distribuição de energia mais segura e fácil de gerenciar?

Por que os painéis elétricos são mais importantes do que muitos compradores esperam?

Em muitos projetos de energia, o quadro elétrico não é a parte mais visível do sistema. Transformadores, cabos, geradores e equipamentos de produção de grande porte geralmente recebem mais atenção porque parecem mais “centrais” para o projeto. No entanto, quando ocorre uma falha, quando um circuito deve ser isolado ou quando a equipe de manutenção precisa trabalhar com segurança, o painel se torna uma das peças mais importantes do equipamento no local.

O painel elétrico é projetado para controlar, proteger e desconectar circuitos elétricos. Em termos práticos, ajuda o sistema de energia a manter-se organizado. Ele permite que as operadoras dividam a distribuição de energia em seções gerenciáveis, protejam equipamentos downstream e reduzam o impacto de falhas. Sem o equipamento de manobra adequado, um problema elétrico pode se espalhar por um sistema mais amplo, causando interrupções na produção, riscos à segurança ou danos dispendiosos a equipamentos.

Para os compradores, o valor real do Painel Elétrico não se limita ao próprio gabinete metálico. O valor vem do fato de a estrutura do gabinete, os disjuntores, a disposição dos barramentos, os dispositivos de proteção, os alimentadores de entrada e saída, o design de intertravamento e o acesso para manutenção corresponderem ao projeto real. Um gabinete que parece aceitável no papel ainda pode criar problemas se não se adequar ao layout do local, às condições de carga, aos hábitos operacionais ou ao plano de expansão.

É por isso que os compradores experientes não pedem apenas um preço. Eles perguntam se o painel pode lidar com o nível correto de tensão, corrente nominal, capacidade de curto-circuito, ambiente de instalação, direção de entrada do cabo, método de operação e requisitos de inspeção. Um gabinete mais barato que requer modificações repetidas após a entrega pode se tornar muito mais caro do que uma solução cuidadosamente especificada.

Que problemas os compradores geralmente enfrentam antes de escolher um painel elétrico?

O primeiro problema comum são as informações incompletas do projeto. Um comprador pode saber que uma fábrica precisa de vários gabinetes elétricos, mas pode não ter um diagrama unifilar, uma lista de carga, um plano de layout ou um arranjo de alimentação claros. Nessa situação, torna-se difícil para o fabricante confirmar o tipo correto de gabinete, o número de painéis, a configuração dos componentes e o esquema de proteção.

O segundo problema é a confusão entre diferentes categorias de equipamentos de manobra. Aparelhagem de baixa tensão, aparelhagem de média tensão, aparelhagem isolada a gás, aparelhagem isolada a ar, armários extraíveis, armários fixos e painéis de distribuição não são nomes intercambiáveis. Cada categoria tem sua própria faixa de aplicação, lógica estrutural, requisitos de segurança e nível de custo. A escolha do tipo errado pode afetar a instalação, operação e manutenção.

O terceiro problema é o espaço limitado do site. Em plantas industriais, edifícios comerciais, subestações compactas, áreas de mineração e projetos de serviços públicos, a sala elétrica pode não oferecer um espaço de trabalho generoso. Se o arranjo do painel não for considerado antecipadamente, o comprador poderá enfrentar problemas com a profundidade do gabinete, espaço frontal para operação, acesso traseiro para manutenção, posição da vala dos cabos ou ventilação.

O quarto problema é a manutenção futura. Alguns compradores concentram-se fortemente no custo inicial de compra, mas esquecem que o painel permanecerá em serviço por muitos anos. As equipes de manutenção precisam de acesso seguro, rotulagem clara, operação mecânica confiável, peças sobressalentes adequadas e uma maneira fácil de isolar circuitos. Um gabinete difícil de inspecionar pode aumentar o tempo de trabalho e o risco operacional.

O quinto problema é a comunicação pouco clara entre as equipes comerciais e técnicas. A equipe de compras pode solicitar “Aparelhagem Elétrica” como um simples nome de produto, enquanto a equipe de engenharia espera uma configuração técnica muito específica. Se estes dois lados não se alinharem, a ordem poderá avançar com uma incerteza oculta. É aí que a confirmação técnica cuidadosa se torna essencial.

Como o painel elétrico protege um sistema de distribuição de energia?

O painel elétrico protege um sistema de distribuição de energia combinando funções de comutação, isolamento, proteção, medição e controle em um conjunto organizado. Quando o sistema opera normalmente, o painel distribui energia para diferentes cargas. Quando ocorrem condições anormais, os dispositivos de proteção ajudam a desconectar o circuito defeituoso e reduzem a chance de danos mais amplos ao sistema.

Em um sistema de média tensão, o conjunto de manobra pode incluir disjuntores a vácuo, transformadores de corrente, transformadores de tensão, relés de proteção, barramentos, chaves de aterramento e intertravamentos mecânicos. Esses componentes trabalham juntos para detectar e isolar falhas. Por exemplo, se um alimentador de saída sofrer um curto-circuito, o sistema de proteção deverá responder rapidamente e abrir o disjuntor antes que a falta cause danos mais sérios.

Em um sistema de baixa tensão, o quadro elétrico pode distribuir energia para motores, iluminação, linhas de produção, sistemas HVAC, bombas e equipamentos auxiliares. Dependendo do projeto, pode utilizar unidades fixas ou extraíveis. Estruturas extraíveis podem tornar a inspeção e a substituição mais convenientes porque as unidades funcionais individuais podem ser isoladas ou removidas com menos perturbação para outros circuitos.

A segurança não envolve apenas classificações elétricas. Também depende da estrutura. Um bom projeto do painel considera a separação interna, a continuidade do aterramento, os intertravamentos das portas, as alavancas de operação, os compartimentos dos cabos, a ventilação, a distância de isolamento e a indicação visual clara. Esses detalhes ajudam os operadores a compreender o status do gabinete e a reduzir a operação insegura.

O melhor resultado não é apenas que o gabinete passe na inspeção de fábrica. O melhor resultado é que o painel permanece compreensível, utilizável e estável após a instalação. Os operadores devem saber o que cada alimentador controla, como isolar um circuito, onde inspecionar as principais peças e quais procedimentos devem ser seguidos antes da manutenção.

Quais fatores devem ser verificados antes de fazer um pedido?

Antes de encomendar um painel elétrico, os compradores devem desacelerar e confirmar vários detalhes práticos. Apressar esta etapa muitas vezes leva à revisão repetida dos desenhos, o que atrasa a produção e a instalação.

• Nível de tensão:Confirme se o projeto requer quadro de distribuição de baixa ou média tensão e verifique cuidadosamente a tensão nominal.
• Corrente nominal:Revise a corrente de carga esperada para os circuitos de entrada e saída, não apenas a condição atual, mas também a possível expansão futura.
• Capacidade de resistência a curto-circuito:O comutador deve corresponder ao nível de falha do sistema de energia.
• Estrutura do gabinete:Decida se estruturas fixas, extraíveis, internas, externas, compactas ou personalizadas são mais adequadas.
• Configuração do componente:Confirme disjuntores, relés, medidores, transformadores de corrente, transformadores de tensão, proteção contra surtos e outros dispositivos.
• Entrada e saída de cabos:Verifique se o site requer entrada superior, entrada inferior, acesso frontal ou acesso traseiro.
• Ambiente de instalação:Considere altitude, umidade, poeira, temperatura, risco de corrosão e ventilação.
• Acesso de manutenção:Certifique-se de que os operadores possam inspecionar e fazer a manutenção do gabinete com segurança após a instalação.
• Confirmação de desenho:Prepare diagramas unifilares, desenhos de layout e listas de carga sempre que possível.
• Teste e documentação:Solicite registros de inspeção de fábrica, desenhos, manuais e documentos técnicos necessários para aceitação do projeto.

Para muitos compradores, o mais difícil é não saber quais informações o fabricante precisa. Um fornecedor profissional deve ajudar a organizar as questões em vez de simplesmente esperar por uma ficha técnica perfeita. Isto é especialmente importante para projetos internacionais onde os padrões de engenharia, hábitos de trabalho e condições do local podem diferir de um mercado para outro.

Tabela de Seleção de Aparelhagem Elétrica

Como os compradores podem reduzir os riscos durante o planejamento do projeto?

A boa compra de painéis elétricos começa antes da cotação. Os compradores podem reduzir o risco tratando o estágio inicial de comunicação como um processo de confirmação de engenharia, em vez de uma simples solicitação de preço.

Um primeiro passo útil é coletar o diagrama unifilar. Este desenho mostra como a energia flui através do sistema e ajuda o fabricante a compreender os alimentadores de entrada, os alimentadores de saída, os acopladores de barramento, os pontos de medição, as funções de proteção e a distribuição de carga. Se o diagrama unifilar estiver faltando, o fornecedor ainda poderá fornecer conselhos gerais, mas a cotação será menos precisa.

A segunda etapa é esclarecer o layout do site. As salas elétricas nem sempre são projetadas com espaço suficiente para fácil instalação. A largura, profundidade, altura do gabinete, espaço livre operacional, acesso traseiro, entrada de cabos e direção de abertura da porta devem ser verificados antecipadamente. Um gabinete tecnicamente correto ainda pode se tornar problemático se não couber no ambiente.

A terceira etapa é confirmar o ambiente operacional. O quadro elétrico instalado em uma sala interna limpa tem requisitos diferentes dos equipamentos usados ​​em áreas de mineração, regiões costeiras, ambientes úmidos, subestações fotovoltaicas ou projetos de infraestrutura com poeira intensa. Os detalhes ambientais influenciam a proteção do gabinete, a ventilação, as medidas anticondensação e a seleção de materiais.

O quarto passo é evitar comparar citações incompletas. Se uma cotação incluir componentes premium, testes, desenhos e personalização, enquanto outra inclui apenas um gabinete básico, o preço mais baixo pode não representar um valor melhor. As equipes de compras devem pedir aos fornecedores que listem claramente a configuração para que a comparação seja justa.

O quinto passo é reservar tempo para revisão do desenho. O painel elétrico é frequentemente conectado a transformadores, subestações, cabos, sistemas de controle e equipamentos downstream. Um curto período de revisão pode evitar erros dispendiosos antes do início da produção. Em muitos projetos, a aprovação cuidadosa do desenho é a diferença entre uma instalação tranquila e ajustes repetidos no local.

O que torna o painel elétrico mais fácil de inspecionar e manter?

Aparelhagem elétrica de fácil manutenção não acontece por acidente. Ele vem do projeto do gabinete, disposição dos componentes, rotulagem, documentação e planejamento de acesso. Para os usuários, isso é importante porque o painel não é uma compra única. São equipamentos que devem atender o local durante anos de operação, inspeção, solução de problemas e possível expansão.

O design claro do compartimento é um fator importante. Quando as áreas funcionais estão bem organizadas, a equipe de manutenção pode identificar mais facilmente a área de barramentos, área de cabos, área de disjuntores, área de controle e área de medição. Isto reduz a confusão durante a inspeção e ajuda os técnicos a seguir procedimentos mais seguros.

A operação mecânica confiável é outro fator. Portas, maçanetas, intertravamentos, venezianas, unidades extraíveis e mecanismos de aterramento devem funcionar suavemente. Um gabinete que parece difícil de operar durante a inspeção de fábrica pode se tornar ainda mais problemático após anos de serviço. Os compradores devem prestar atenção a esses detalhes em vez de julgar apenas a aparência externa.

A documentação também é importante. Desenhos, diagramas de fiação, manuais de operação, listas de componentes e registros de inspeção ajudam o usuário a compreender o sistema após a entrega. Isto é especialmente valioso quando a equipe do projeto muda ou quando a equipe de manutenção local precisa solucionar problemas do sistema anos depois.

O planejamento de peças de reposição não deve ser ignorado. Para sistemas de energia importantes, os compradores podem precisar de disjuntores sobressalentes, componentes de controle, lâmpadas indicadoras, fusíveis, medidores ou outras peças com manutenção frequente. Um fabricante que possa explicar claramente essas opções ajuda o comprador a se preparar para condições reais de operação, não apenas para o primeiro dia de instalação.

Como um fabricante pode apoiar melhores decisões de compra?

Um bom fabricante de painéis elétricos deve fazer mais do que montar gabinetes. O fabricante deve ajudar os compradores a traduzir os requisitos do projeto em uma solução técnica clara. Isso inclui fazer as perguntas certas, revisar desenhos, explicar as diferenças do gabinete, verificar as opções de componentes e ajudar o comprador a entender como cada decisão afeta a segurança, o custo, a instalação e a manutenção.

Conso Ciência Elétrica e Tecnologia Co., Ltd. está envolvida na fabricação de equipamentos elétricos, como quadros de distribuição, subestações, transformadores e produtos relacionados de distribuição de energia. Para compradores que precisam de painéis elétricos, o valor de trabalhar com uma equipe voltada para a fabricação é que a comunicação técnica pode ser conectada mais diretamente à realidade da produção.

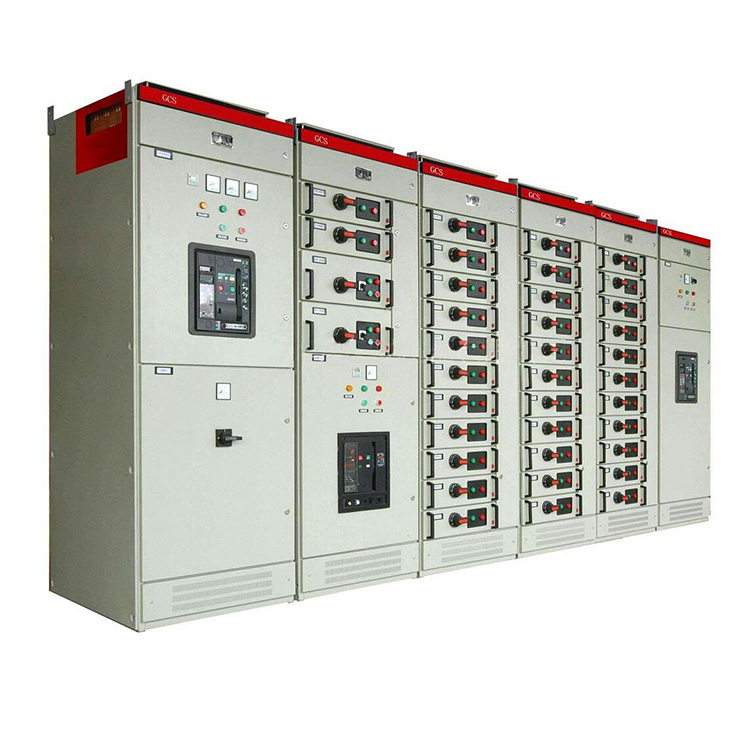

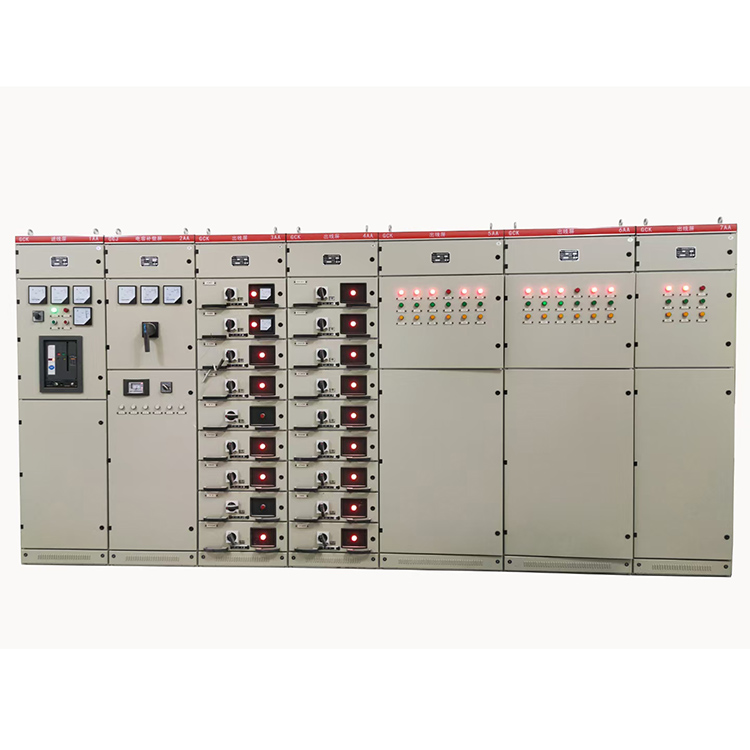

Por exemplo, quando um comprador precisa de um painel de distribuição de baixa tensão para uma subestação compacta, a discussão não deve parar no nome do gabinete. O fabricante deverá confirmar se o projeto necessita de GGD, GCK, GCS, MNS ou outra estrutura adequada. Quando um comprador precisa de um painel de distribuição de média tensão, o fabricante deve ajudar a revisar o nível de tensão, a configuração do disjuntor, os requisitos do relé de proteção e a disposição dos cabos.

Outra vantagem é a personalização. Muitos projetos não podem contar com um gabinete totalmente padrão. O local pode exigir dimensões especiais, marcas específicas de componentes, entrada de cabos incomum, medição adicional, espaço de expansão reservado ou um arranjo específico de alimentadores de entrada e saída. Um fabricante capacitado pode revisar esses detalhes e fornecer uma proposta mais prática.

O relacionamento mais forte com o fornecedor é construído com base em informações claras. Os compradores devem estar prontos para compartilhar desenhos e condições do projeto, enquanto o fabricante deve responder com perguntas organizadas e sugestões realistas. Essa comunicação bidirecional ajuda a reduzir riscos ocultos e torna o processo de compra mais tranquilo, rápido e confiável.
