Por que os painéis externos Lv e Mv Vcb de 11kv são a melhor escolha para distribuição de energia confiável

Como fabricante profissional de equipamentos de distribuição de energia,Consofornece alto desempenhoPainéis exteriores 11kv Lv e Mv Vcbprojetado para projetos industriais, utilitários, comerciais e de infraestrutura. Projetados com tecnologia de disjuntor a vácuo, esses painéis de manobra externos oferecem excelente isolamento, comutação segura, longa vida útil e operação confiável mesmo sob condições ambientais adversas.

Selecionar o painel externo correto é essencial para garantir a segurança, a eficiência e a estabilidade dos sistemas elétricos modernos. Este artigo explica como funcionam os painéis externos Lv e Mv Vcb de 11kv, suas principais vantagens, especificações técnicas, aplicações, dicas de seleção, recomendações de manutenção e por que eles se tornaram um dos preferidos de média tensão soluções em todo o mundo. Esteja você projetando uma nova rede elétrica ou atualizando um sistema existente, este guia fornece insights práticos para engenheiros, empreiteiros e profissionais de compras.

Conteúdo

• O que são painéis externos Lv e Mv Vcb de 11kv?
• Por que os painéis de disjuntores a vácuo são tão populares?
• Principais componentes dos painéis VCB externos
• Comparação de especificações técnicas
• Aplicações Típicas
• Como escolher o painel certo
• Melhores práticas de manutenção
• Perguntas frequentes
• Conclusão

O que são painéis externos Lv e Mv Vcb de 11kv?

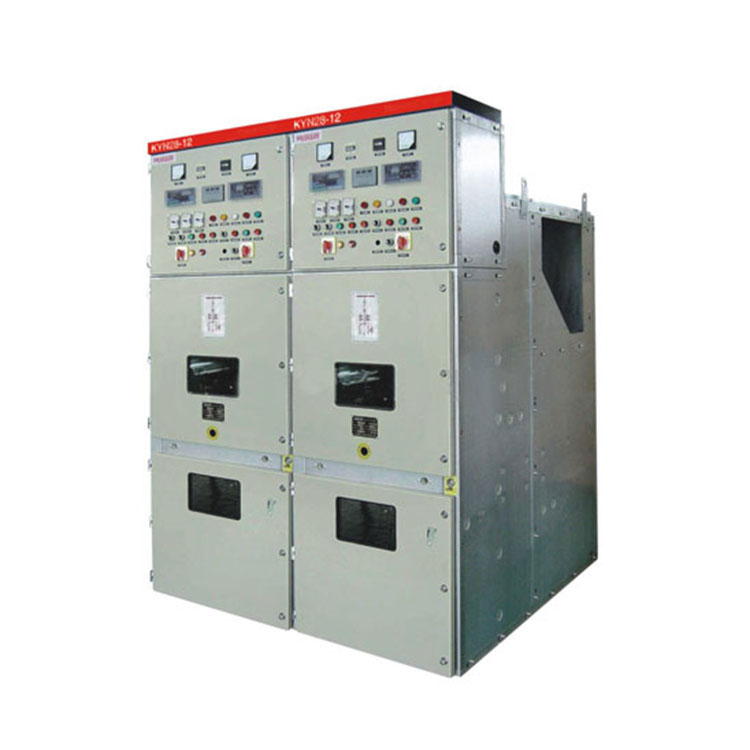

Um painel externo Lv e Mv Vcb de 11kv é uma solução completa de distribuição de energia de média tensão equipada com um disjuntor a vácuo (VCB) projetado para instalação externa. Esses painéis controlam, isolam e protegem com segurança alimentadores elétricos operando a aproximadamente 11kV enquanto integram circuitos de controle de baixa tensão para monitoramento, proteção, comunicação e automação.

Ao contrário dos disjuntores tradicionais a óleo ou a ar, os disjuntores a vácuo extinguem arcos elétricos dentro de interruptores a vácuo. Como praticamente não há gás dentro do interruptor, o arco elétrico desaparece rapidamente, resultando em excelente desempenho de comutação, requisitos mínimos de manutenção e vida útil significativamente mais longa.

Os modernos painéis VCB externos são fabricados com gabinetes de aço galvanizado ou aço inoxidável com proteção contra intempéries construção que protege os componentes elétricos internos contra chuva, umidade, poeira, radiação UV, insetos, e condições ambientais severas. Muitos projetos estão em conformidade com os padrões IEC e podem operar de forma confiável em uma ampla faixa de temperatura.

Por que os painéis de disjuntores a vácuo são tão populares?

As concessionárias de energia e as instalações industriais preferem cada vez mais a tecnologia de disjuntores a vácuo porque combina alta segurança operacional com excelente confiabilidade a longo prazo. À medida que a infra-estrutura eléctrica se torna mais inteligente, o equipamento deve fornecer proteção consistente, reduzindo ao mesmo tempo os custos de manutenção e minimizando o tempo de inatividade.

Desempenho de segurança superior

Os interruptores a vácuo eliminam efetivamente os riscos de arco elétrico em comparação com muitas tecnologias de interrupção mais antigas. A câmara de vácuo selada evita a combustão e reduz significativamente os riscos de incêndio, tornando estes painéis adequados para instalações críticas que exigem alta segurança operacional.

Longa vida mecânica

Um VCB de alta qualidade pode realizar dezenas de milhares de operações de comutação com desgaste mínimo. Essa durabilidade diminui frequência de manutenção e reduz o custo geral do ciclo de vida das instalações elétricas.

Excelente proteção ambiental

Ao contrário dos disjuntores a óleo, a tecnologia de vácuo não requer óleo isolante que possa vazar para o meio ambiente. Também evita o manuseio e a substituição regulares associados a equipamentos cheios de óleo, proporcionando limpeza e muito mais distribuição sustentável de energia.

Isolamento confiável de falhas

Quando ocorrem falhas como sobrecargas ou curtos-circuitos, o disjuntor desconecta rapidamente o alimentador afetado, evitando danos a transformadores, motores, cabos e outros ativos elétricos caros, mantendo estabilidade do sistema.

Adequado para integração com redes inteligentes

Os modernos painéis VCB externos podem integrar relés de proteção inteligentes, módulos de comunicação SCADA, sistemas de monitoramento remoto, indicadores de falhas e dispositivos de medição digital, permitindo manutenção preditiva e gerenciamento de rede em tempo real.

Principais componentes dos painéis VCB externos

Compreender a estrutura interna de um painel VCB externo ajuda os engenheiros a avaliar a qualidade do equipamento e a confiabilidade a longo prazo. Embora as configurações possam variar dependendo dos requisitos do projeto, a maioria dos painéis VCB externos de BT e MT de 11kV compartilham vários componentes essenciais que funcionam juntos para garantir uma distribuição de energia segura e eficiente.

Disjuntor a vácuo

O disjuntor a vácuo é o coração do painel. Ele interrompe a corrente de carga normal e a corrente de falha extinguindo o arco elétrico dentro de um interruptor a vácuo selado. Em comparação com as tecnologias de interrupção convencionais, os disjuntores a vácuo proporcionam comutação mais rápida, maior recuperação dielétrica e requisitos de manutenção significativamente menores.

Relé de Proteção

Os relés de proteção digital monitoram continuamente condições de tensão, corrente, frequência e falha. Quando ocorrem anormalidades como sobrecarga, curto-circuito ou falha à terra, o relé envia imediatamente um comando de disparo ao disjuntor, protegendo transformadores, cabos, geradores e equipamentos a jusante.

Transformadores de Corrente e Tensão

CTs e TPs fornecem medições elétricas precisas para medição, proteção e monitoramento. Esses dispositivos permitem que sistemas de controle inteligentes detectem condições operacionais anormais com alta precisão.

Sistema de barramento

Barramentos de cobre ou alumínio distribuem energia elétrica de forma eficiente dentro do gabinete. O projeto de isolamento adequado minimiza a geração de calor e garante excelente condutividade e resistência mecânica durante condições de falha.

Recinto Externo

O gabinete protege os componentes elétricos internos contra umidade, poeira, corrosão, luz solar, insetos e impacto mecânico. Dependendo dos ambientes de instalação, os fabricantes podem fornecer gabinetes de aço galvanizado ou aço inoxidável com proteção com classificação IP.

Unidade de Controle e Monitoramento

Os comutadores externos modernos geralmente incluem sistemas de monitoramento inteligentes que suportam SCADA, Modbus, IEC 61850 e funções de comunicação remota. Os operadores podem monitorar o status do equipamento, receber alarmes e realizar diagnósticos remotos sem visitar o local de instalação.

Comparação de especificações técnicas

A tabela a seguir resume os parâmetros técnicos comuns para painéis VCB externos típicos de 11kV de BT e MT. As especificações reais podem variar dependendo dos requisitos do projeto e das configurações personalizadas.

Aplicações Típicas

A flexibilidade e durabilidade dos painéis VCB externos de 11kV os tornam adequados para uma ampla variedade de indústrias e projetos de serviços públicos. Sua capacidade de operar de forma confiável em ambientes externos adversos tornou-os uma das soluções de comutação de média tensão mais amplamente adotadas em todo o mundo.

• Usinas de geração de energia
• Subestações elétricas
• Projetos de energia renovável, incluindo parques solares e eólicos
• Instalações de fabricação industrial
• Operações de mineração
• Locais de produção de petróleo e gás
• Sistemas municipais de distribuição elétrica
• Complexos comerciais
• Infraestrutura de transporte
• Data centers que exigem distribuição estável de média tensão

Para aplicações de energia renovável, os painéis VCB externos desempenham um papel importante na proteção de transformadores e circuitos de alimentação, ao mesmo tempo que permitem a integração segura com a rede elétrica. Os sistemas de proteção inteligentes também melhoram a visibilidade operacional através de plataformas de monitoramento remoto.

Como escolher o painel VCB externo de 11kV correto

A escolha do painel apropriado requer uma avaliação cuidadosa dos requisitos técnicos e das condições operacionais. A seleção de equipamentos apenas com base no preço pode aumentar os custos de manutenção a longo prazo ou reduzir a confiabilidade do sistema.

1. Determine a corrente nominal necessária e a capacidade de interrupção.
2. Avalie as condições ambientaiscomo umidade, névoa salina, poeira, altitude e temperatura.
3. Selecione a proteção apropriada do gabinetede acordo com o ambiente de instalação.
4. Confirme a conformidade com os padrões IECe regulamentações elétricas locais.
5. Considere a expansão futuraescolhendo designs de painéis modulares.
6. Verifique funções de comunicação inteligentese a integração SCADA for necessária.
7. Escolha um fabricante experientecapaz de fornecer suporte de engenharia, relatórios de testes e serviço pós-venda.

Melhores práticas de manutenção

Embora os disjuntores a vácuo exijam consideravelmente menos manutenção do que as alternativas a óleo, as inspeções de rotina continuam essenciais para garantir a máxima confiabilidade durante todo o ciclo de vida do equipamento.

• Inspecione as vedações do gabinete regularmente.
• Limpe a poeira e os contaminantes das superfícies isolantes.
• Verifique as conexões elétricas quanto a superaquecimento.
• Verifique periodicamente as configurações do relé de proteção.
• Realize testes de resistência de isolamento durante a manutenção programada.
• Opere o disjuntor mecanicamente para verificar o movimento suave.
• Monitore os dados operacionais usando sistemas de monitoramento inteligentes.

Seguir os cronogramas de manutenção preventiva reduz significativamente as interrupções inesperadas e, ao mesmo tempo, prolonga a vida útil do equipamento. Muitas concessionárias agora combinam inspeções de rotina com tecnologias de manutenção preditiva que analisam dados operacionais para identificar possíveis falhas antes que elas ocorram.

Perguntas frequentes

Conclusão

À medida que os sistemas de energia continuam a evoluir em direção a maior inteligência, eficiência e sustentabilidade,Painéis VCB externos de BT e MT de 11kVtornaram-se uma solução confiável para distribuição de energia de média tensão. Seu excelente desempenho de comutação, confiabilidade excepcional, baixos requisitos de manutenção e compatibilidade com modernas tecnologias de automação fazem deles um excelente investimento para serviços públicos, instalações industriais, projetos de energia renovável e infraestrutura comercial.

Apoiado pela experiência profissional em engenharia,Consoestá comprometida em fornecer soluções confiáveis ​​de painéis de distribuição de média tensão para ambientes externos que atendam a diversos requisitos de projetos. Quer você precise de uma configuração padrão ou de um sistema de distribuição de energia totalmente personalizado, nossa equipe experiente está pronta para fornecer consultoria técnica, recomendações de produtos e suporte abrangente durante todo o seu projeto.Contate-noshoje para discutir sua aplicação e descobrir como nossos confiáveis ​​painéis VCB externos de BT e MT de 11kV podem ajudar a melhorar a segurança, a eficiência e o desempenho de longo prazo de sua rede elétrica.
