Como especialistas na área de energia elétrica, temos orgulho de nosso papel como fabricante líder de painéis VCB internos de média tensão de 11kV na China. Confie na qualidade e confiabilidade de nossos produtos direto da fábrica. Sua satisfação é nossa prioridade e nosso compromisso vai além da compra – espere um serviço pós-venda incomparável e prazos de entrega precisos. Fique tranquilo sabendo que você está investindo não apenas em um produto, mas em uma experiência profissional integrada, adaptada para atender às demandas do dinâmico setor de energia elétrica.

introdução do painel vcb interno de média tensão 11kv:

KYN28-12

RMU isolada a ar

RMU isolada a gás

Gabinete Fixo

1.EuPainel CA extraível tal-Clad (geralmente referido como KYN28 para nível de 10kV):

Este tipo de gabinete é o gabinete de 10kV mais comumente usado no estágio atual. Pode ser configurado com disjuntores a vácuo como VS1, VD4, ZN78, etc., de acordo com os requisitos do diagrama do sistema elétrico primário, para serem utilizados como gabinetes de proteção de equipamentos. Também é utilizado como gabinetes de medição de alta tensão, gabinetes PT, gabinetes de transformadores de estação e gabinetes de isolamento. As dimensões padrão para este gabinete são 800 mm de largura, 2.360 mm de altura e 1.500 mm de profundidade (para entrada de cabo) ou 1.660 mm de profundidade (para entrada de linha aérea).

2. Unidade Principal de Anel (RMU):

Este tipo de gabinete também é um gabinete de 10kV comumente usado (corrente nominal de 630A e inferior). É equipado com chaves de carga como FZN, FLN, FN, juntamente com fusíveis de alta tensão, ou instalação de facas isolantes GN24, disjuntores da série VS1 (VD4, ZN78, etc.), proteção de microcomputador, etc., para fornecer proteção para equipamentos a jusante. Também pode ser configurado como gabinetes de medição de alta tensão, gabinetes PT e gabinetes de isolamento. Existem inúmeras séries e variações deste tipo de gabinete, com dimensões que variam de 400 mm a 1.000 mm de largura, 1.800 mm a 2.200 mm de altura e 900 mm a 1.000 mm de profundidade.

3. Gabinete fixo:

Embora este tipo de gabinete ainda esteja em uso, não é o gabinete de distribuição convencional devido ao seu grande tamanho (dimensões padrão 1200×1200×2650). É comumente visto em formas modificadas, usado em gabinetes de compensação de potência reativa de alta tensão de 10kV, gabinetes de partida suave de alta tensão, gabinetes inversores de alta tensão, etc. facas instaladas na parte superior e inferior, com disjuntores a vácuo como VS1, VD4, ZN78 no meio. Em gabinetes de compensação de potência reativa, é equipado com contatores a vácuo, capacitores de alta tensão, reatores, bobinas de supressão de arco, etc. Para gabinetes de soft starter de alta tensão e gabinetes inversores, ele instala componentes de silício controláveis ​​e seus circuitos de controle.

painel vcb interno de média tensão 11kv na montagem:

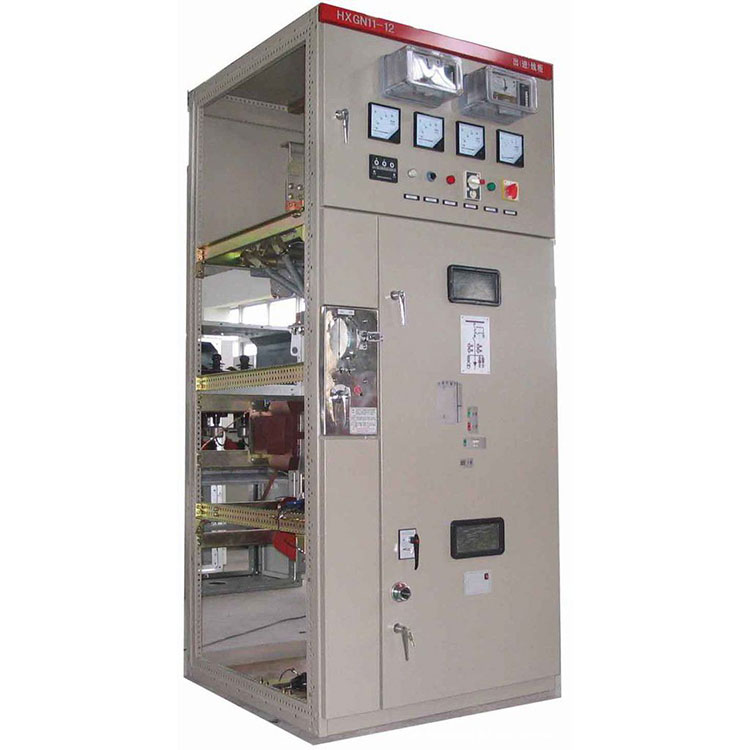

HXGN10-12

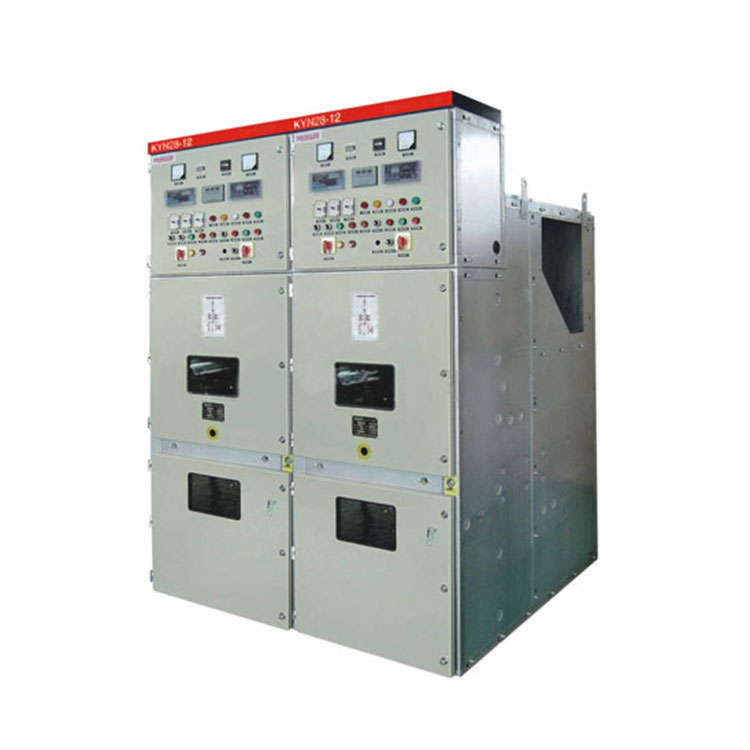

KYN28-12

HYXGN10-24

KYN61-40.5

painel vcb interno de média tensão 11kv em teste:

painel vcb interno de média tensão 11kv no pacote:

Oficina de painel vcb interno de média tensão 11kv:

painel vcb interno de média tensão 11kv na aplicação:
