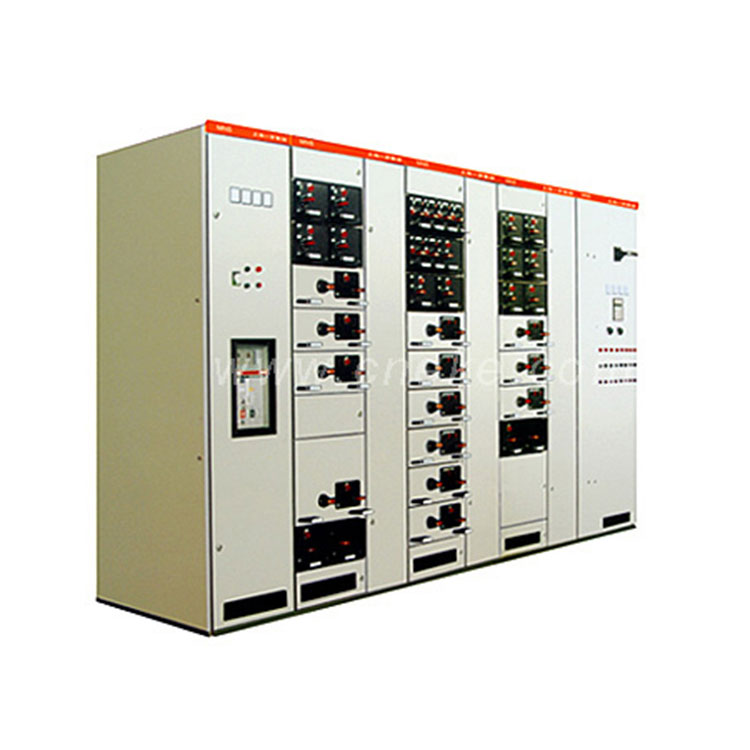

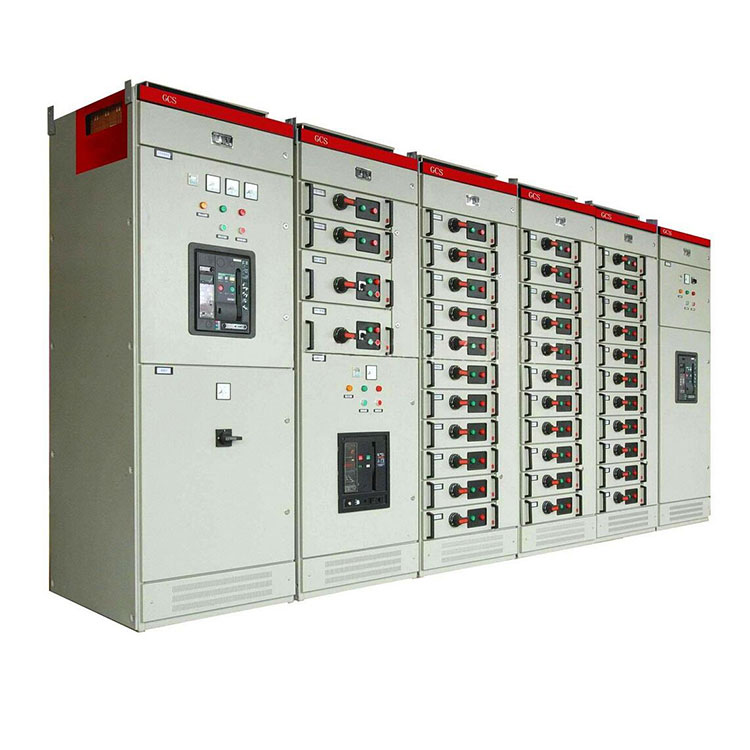

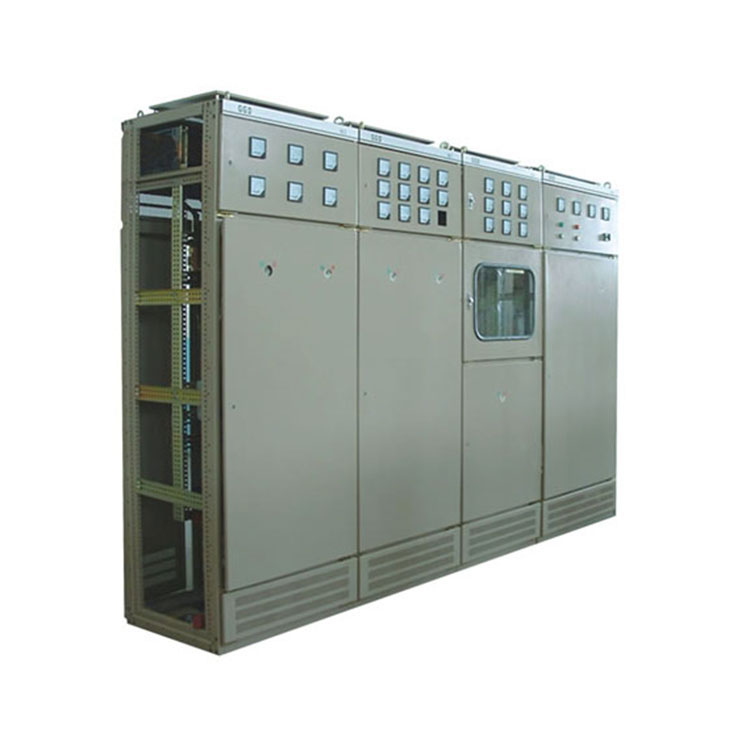

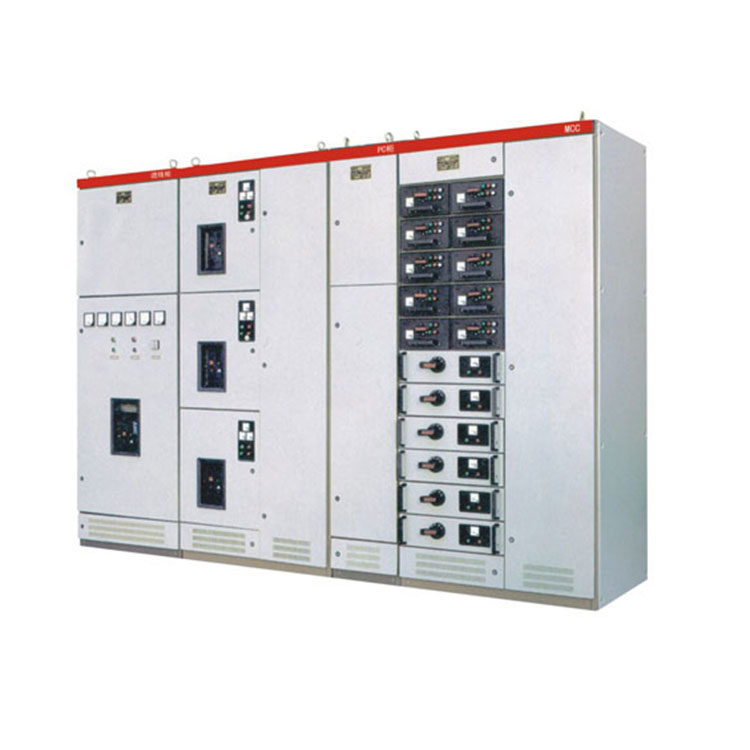

O painel de baixa tensão GGD de alta qualidade da Conso Electrical é amplamente utilizado em uma subestação compacta devido à excelente flexibilidade de instalação. Conso Electrical Science and Technology Co., Ltd. é uma empresa produtora principalmente para produzir painéis de baixa e média tensão. A Conso Electrical construiu um relacionamento de longo prazo com distribuidores de componentes como ABB e Schneider. A Conso Electrical trocaria os componentes de um quadro de distribuição de baixa tensão de acordo com a necessidade dos usuários. Enquanto isso, a Conso Electrical acumulou excelentes soluções de painéis de baixa e média tensão. Nosso engenheiro poderia tornar o plano de projeto mais racional.
Categorizados por finalidade: gabinete de distribuição, gabinete de interconexão de barramentos, gabinete de alimentação, gabinete de controle de motor, gabinete de compensação de potência reativa e gabinete de distribuição de iluminação.
Versátil na aplicação, com ampla gama de opções de componentes, permitindo intercambialidade com diversas marcas nacionais e importadas.
Excelente flexibilidade de instalação; mesmo que determinados produtos sejam gradualmente eliminados pelas autoridades reguladoras no futuro, a flexibilidade de instalação do gabinete GGD evitará problemas de instalação devido a alterações ou atualizações de componentes.
Os componentes são projetados com padrões modulares, apresentando furos de instalação e coeficientes comuns para facilitar a montagem.
Projetado de acordo com a estética do produto industrial, empregando a proporção áurea para o design geral do gabinete e as dimensões das divisórias, resultando em uma aparência esteticamente agradável e renovada.
Consideração sobre a dissipação de calor durante a operação do gabinete: o gabinete possui ranhuras para dissipação de calor nas extremidades superior e inferior. À medida que os componentes elétricos dentro do gabinete geram calor, ele sobe e é expelido pelas ranhuras superiores, enquanto o ar frio entra continuamente no gabinete pelas ranhuras inferiores. Isto cria um caminho de ventilação natural dentro do gabinete selado, conseguindo uma dissipação de calor eficiente.
Os painéis do gabinete são revestidos com tecnologia de plástico spray, oferecendo forte adesão e textura de alta qualidade. Todo o gabinete possui acabamento fosco, evitando reflexos e proporcionando um ambiente visual mais confortável aos operadores.
A tampa superior do gabinete pode ser facilmente removida quando necessário, facilitando a montagem no local e ajustes dos barramentos principais. A parte superior do gabinete está equipada com anéis de suspensão para elevação e transporte.
A classificação de proteção do gabinete é IP30, mas os usuários podem escolher entre IP20 e IP40 com base nos requisitos ambientais específicos do local.
Item |
Unidade |
Valor |
|
Tensão nominal do circuito principal |
V |
CA 400 |
|
Tensão nominal do circuito auxiliar |
V |
CA 110 a 400 |
|
Frequência nominal |
Hz |
50 |
|
Tensão nominal de isolamento |
V |
660 |
|
Corrente nominal |
A |
≤630 |
|
Corrente suportável de curto período nominal do barramento |
KA/1s |
50/80 |
|
Corrente suportável de pico nominal do barramento |
KA/0,1s |
105/175 |
|
Tensão de teste de frequência de energia (1 min) |
Circuito principal |
V |
2500 |
Circuito Auxiliar |
V |
1760 |
|
Nível de proteção |
|
Gabinete IP54 |
Instruções para pedidos de painéis de baixa tensão GGD
Modelo completo do produto (incluindo o esquema do circuito principal e o esquema do circuito auxiliar).
Diagrama de sequência de combinação do sistema de circuito principal e plano de layout.
Diagrama esquemático elétrico do circuito auxiliar.
Lista de componentes dentro do gabinete.
Se o usuário tiver quaisquer requisitos especiais, eles deverão ser discutidos com o fabricante.
A unidade solicitante deve especificar a unidade receptora, a unidade de liquidação, o método de liquidação na estação e o método de retirada.
Se for necessária uma ponte de barramento, forneça detalhes específicos.
