O transformador tipo seco de resina epóxi de 630 kVA Características estruturais:

Os transformadores do tipo seco de resina epóxi de 630 kVA possuem uma estrutura central semelhante à dos transformadores imersos em óleo. Para capacidades maiores, existem passagens de ventilação dentro do núcleo. Os condutores da bobina nos transformadores do tipo seco de resina epóxi de 630 kVA são normalmente feitos de fio coberto com vidro duplo ou fio coberto com esmalte resistente a altas temperaturas. Eles costumam usar isolamento Classe B e isolamento Classe H. Como o corpo do transformador fica exposto ao ar, a bobina não é apenas impregnada com verniz isolante, mas também revestida com tinta resistente à umidade. Os transformadores tipo seco de resina epóxi de 630 kVA possuem orifícios de ventilação em seus gabinetes.

Existem vários tipos de transformadores do tipo seco de resina epóxi de 630 kVA:

(1) Tipo aberto: O corpo do transformador está em contato direto com a atmosfera e é adequado para ambientes internos relativamente secos e limpos. Os transformadores de pequena capacidade utilizam auto-resfriamento a ar, enquanto os de maior capacidade utilizam resfriamento por ar forçado.

(2) Tipo encapsulado: A estrutura interna é isolada da atmosfera externa e pode ser utilizada em ambientes agressivos, como em transformadores de mineração. Devido à vedação, suas condições de dissipação de calor são ruins. Eles também podem ser preenchidos com gases, como o hexafluoreto de enxofre, que possuem melhor resistência de isolamento e capacidade de dissipação de calor do que o ar, e utilizam circulação forçada. Neste caso, as capacidades de isolamento e dissipação de calor dos transformadores do tipo seco podem ser comparadas às dos transformadores imersos em óleo.

(3) Tipo de resina fundida: Fundidos com resina epóxi ou outras resinas como isolamento principal, esses transformadores possuem estrutura simples e pequeno volume. Eles são adequados para produtos de média a pequena capacidade.

Os transformadores secos de resina epóxi de 630 kVA são usados ​​principalmente em locais onde os requisitos de segurança contra incêndio são altos, como ferrovias subterrâneas, edifícios públicos e oficinas internas. A umidade relativa do ambiente onde estão instalados os transformadores do tipo seco não deve ultrapassar 70% a 85%.

Parâmetro do produto do transformador do tipo seco de resina epóxi de 630 kVA:

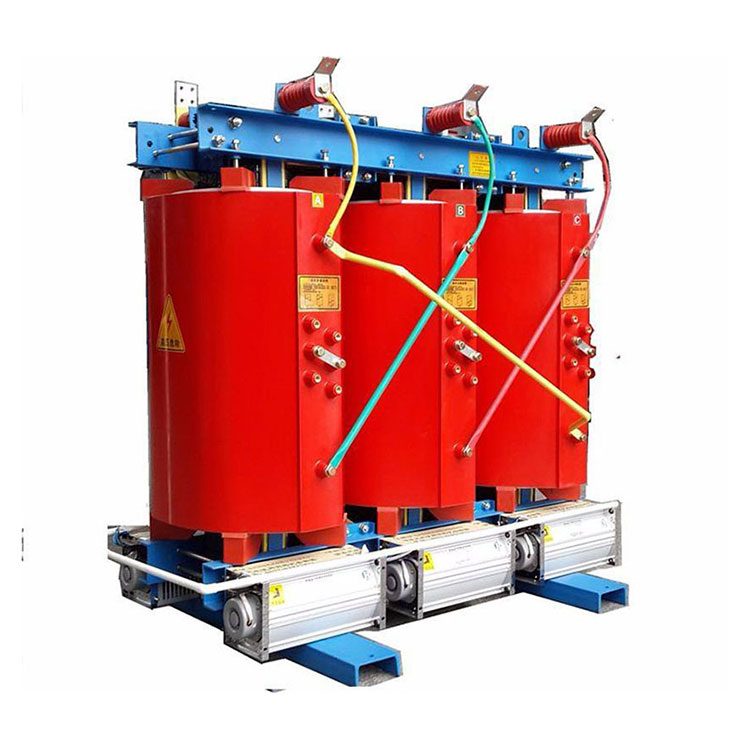

Transformador tipo seco de resina epóxi CONSO·CN 630 kVA e gabinete:

Transformador tipo seco de resina epóxi CONSO·CN 630 kVA em processo:

Oficina de transformador tipo seco de resina epóxi CONSO·CN 630 kVA:

Centro de testes de transformadores tipo seco de resina epóxi de 630 kVA:

Transformador tipo seco de resina epóxi de 630 kVA Equipamento de produção:

Transformador tipo seco de resina epóxi CONSO·CN 630 kVA em armazenamento:
