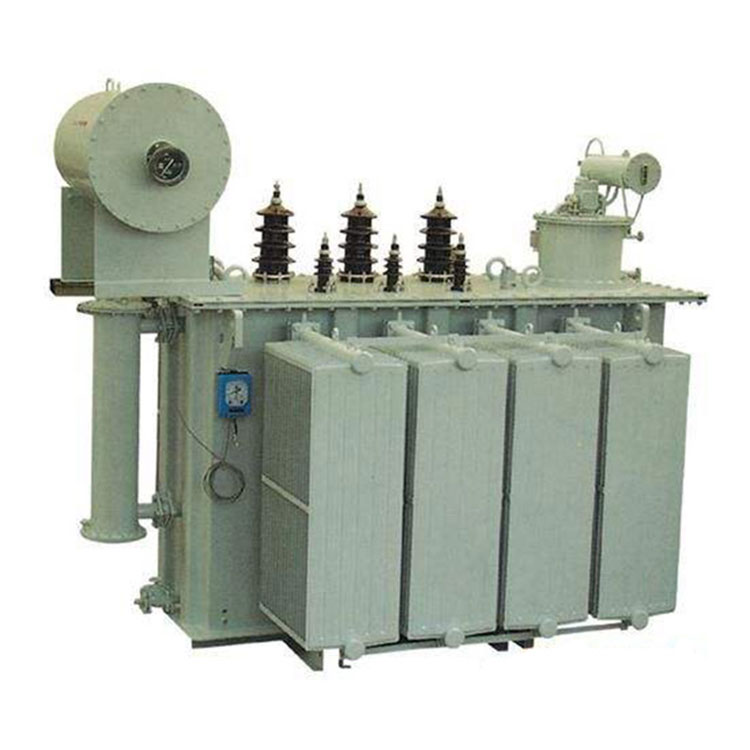

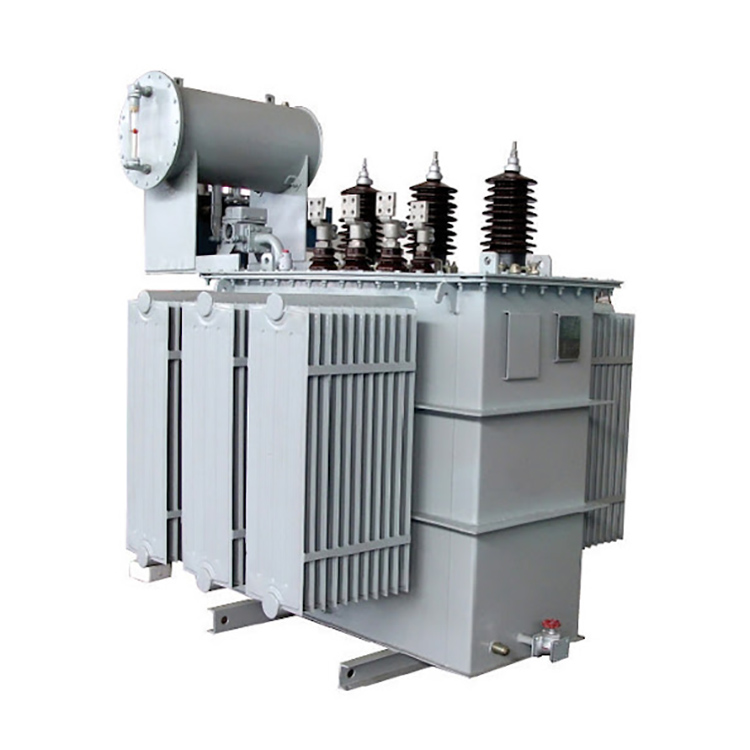

Transformador trifásico de 4 mva no sistema de energia Especificações de instalação:

1. Ao empurrar o transformador pelo lado largo, o lado de baixa tensão deve ficar voltado para fora. Ao empurrá-lo lateralmente, o lado do óleo deve ficar para fora para facilitar a inspeção em tempo real.

2.Distâncias de segurança na sala do transformador: Para transformadores internos, a distância da porta não deve ser inferior a 1 metro e da parede não deve ser inferior a 0,8 metros. Para transformadores com tensão nominal igual ou superior a 35KV, a distância da porta não deve ser inferior a 2 metros e da parede não deve ser inferior a 1,5 metros. Os suportes para linhas secundárias do transformador devem estar a pelo menos 2,3 metros acima do solo, e barreiras de proteção devem ser adicionadas em ambos os lados das linhas de alta tensão. Nos casos em que a sala de transformadores possua chaves operacionais, deverá haver uma largura operacional de pelo menos 1,2 metros no sentido de operação.

3. A sala do transformador é considerada um edifício resistente ao fogo de Classe I ou Classe II, e os materiais utilizados na porta principal e nas janelas de entrada/exaustão devem atender aos requisitos de segurança contra incêndio.

4. Na sala do transformador devem ser utilizadas portas de ferro e, caso sejam utilizadas portas de madeira, devem ser revestidas com chapas de aço galvanizado laminado a frio (comumente conhecidas como chapas de ferro). A largura e a altura da porta devem ser determinadas com base na instalação do equipamento, normalmente em torno de 1,5 metros de largura e 2,5-2,8 metros de altura, e a porta deve abrir para fora. Para salas de distribuição menores (menos de 7 metros), é permitida uma saída, mas para aquelas que excedem 7 metros, não deve haver menos de duas saídas.

5. A altura do teto da sala do transformador deve atender aos requisitos do projeto, geralmente não inferior a 4,5-5 metros.

6.As venezianas de entrada e saída devem ter uma camada interna com aberturas de malha não superiores a 10mm x 10mm para evitar a entrada de animais. Para aberturas de entrada ao nível do solo, não são necessárias venezianas, mas barras verticais de ferro devem ser instaladas fora da malha para evitar danos mecânicos à malha. As barras verticais de ferro podem ser feitas de aço redondo de 1 mm de diâmetro com espaçamento de 100 mm.

7. A parte superior das janelas de exaustão na sala do transformador deve ficar próxima às vigas. A temperatura durante a ventilação natural não deve exceder 45°C. A área efetiva da saída deve ser 1,1-1,2 vezes maior que a área efetiva da entrada de ar.

8.Quando a temperatura do ar que entra para ventilação natural é de 30°C, a distância do piso da sala do transformador ao piso externo deve ser de 0,8 metros. Quando a temperatura do ar de entrada é de 35°C, a distância deve ser de 1 metro.

9.Não deve haver tubulações não elétricas passando pela sala do transformador. Devem ser tomadas medidas para evitar que pequenos animais entrem nos conduítes de cabos.

10.Quando a quantidade de óleo de um único transformador exceder 600 kg, um poço de óleo deverá ser fornecido.

Transformador trifásico de 4 mva no sistema de energia Parâmetro técnico:

CONSO·CN Transformador trifásico de 4 mva no sistema de energia Detalhe:

Enrolamento do transformador:

Transformador em aplicação:

Transformador trifásico CONSO·CN 4 mva em sistema de potência Oficina:

Transformador trifásico de 4 mva no Centro de testes de sistema de energia:

Transformador trifásico de 4 mva no sistema de energia Equipamento de produção:

CONSO·CN Transformador trifásico de 4 mva no sistema de energia Pronto para envio:

Método de pacote:
