Conso Electrical Science and Technology Co., Ltd é uma das primeiras fábricas a produzir subestação de unidade compacta de 33kv. Ela acumulou uma experiência valiosa através do fornecimento de subestações de unidades compactas de 33kv para usinas hidrelétricas, usinas de energia solar e empresas de mineração desde o ano de 2006. a fábrica está sediada no Parque Industrial Central da cidade de Yueqing. se for necessário, a Conso Electrical poderá fornecer treinamento vocacional em inspeção de produtos para clientes de longo prazo de áreas estrangeiras para aprimorar o serviço pós-venda.

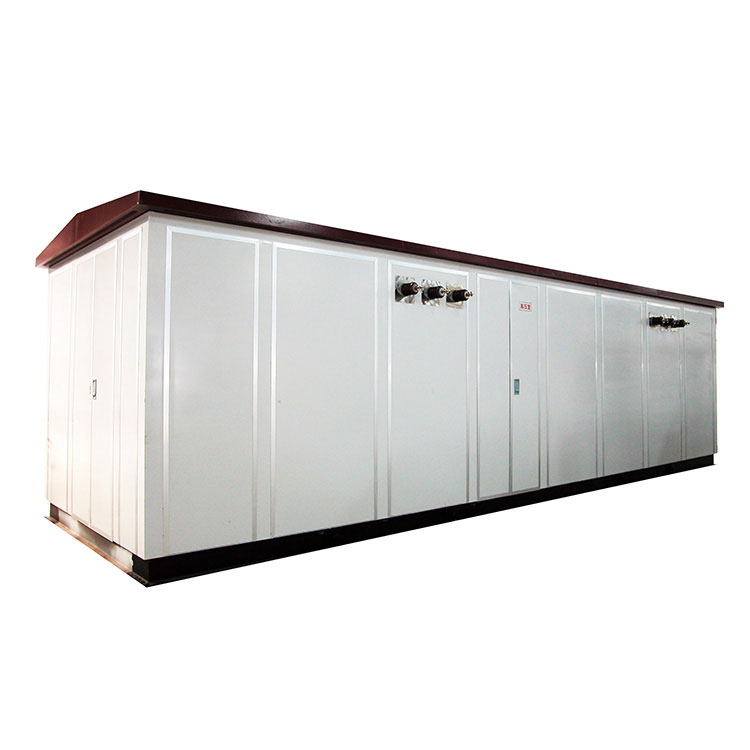

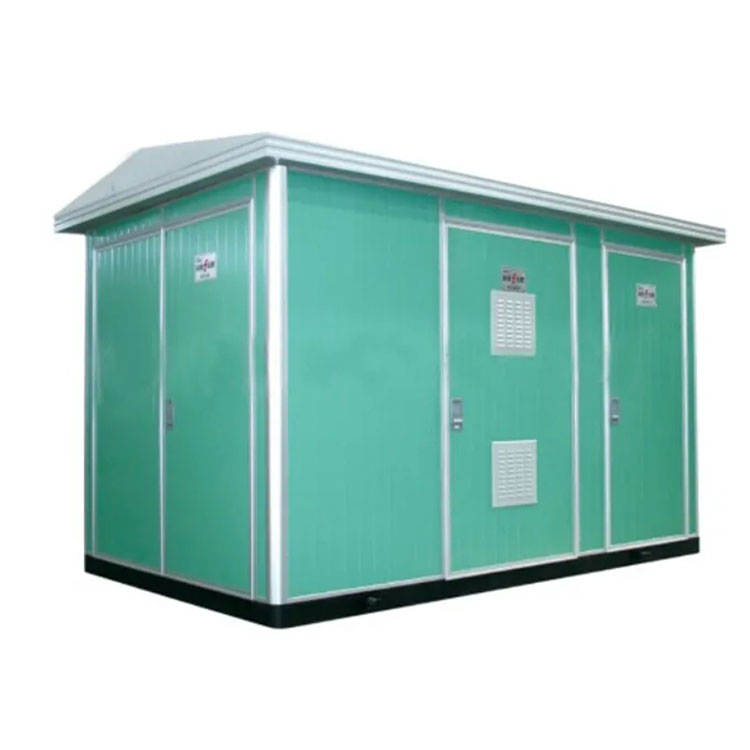

Uma subestação compacta tipo caixa é um conjunto completo de equipamentos de distribuição de energia projetado para uma tensão nominal de 6-35KV e uma frequência CA de 50Hz. A capacidade do transformador varia de 50 a 1600KVA. A subestação compacta tipo caixa é adequada para uso como subestação em edifícios, áreas residenciais, hotéis, hospitais, parques e diversas instalações temporárias. É caracterizado por sua forte integração, tamanho compacto, área ocupada mínima, design estético, fácil instalação, operação confiável e baixos requisitos de manutenção. A subestação compacta tipo caixa consiste em três componentes principais firmemente fechados dentro de um ou vários invólucros: um dispositivo de distribuição de alta tensão, um transformador e um dispositivo de distribuição de baixa tensão. No lado de alta tensão, as opções incluem chaves de carga, disjuntores a vácuo ou disjuntores com baixo teor de óleo, enquanto o transformador pode ser imerso em óleo ou fundido em resina epóxi do tipo seco. A subestação compacta tipo caixa pode ser usada tanto em sistemas de distribuição em anel quanto em sistemas de alimentação de terminais de distribuição radial.
Painel no lado primário: | Painel de Isolamento a Gás SF6 33kV; |
Painel no Lado Secundário: | RMU de 11kV, KYN28, HXGN;0,4kV GGD,GCK,GCS,MNS; |
Capacidade do transformador: | 50 kVA a 1600 kVA (33/0,4 kV); 400 kVA a 20.000 kVA (33/11 kV); |
Primário máx. Tensão de trabalho: | 40,5kV; |
Secundário máx. Tensão de trabalho: | 12kV ou 0,4kV; |
Altitude: | não mais de 1000 m acima do nível do mar; |
Temperatura de trabalho: | -25℃ a 40℃; |
Material do gabinete: | Invólucro do Contêiner; |
Frequência nominal: 5 | 0 Hz ou 60 Hz; |
Humidade relativa: | ≤95%(média diária), ≤90%(média mensal). |
![]()

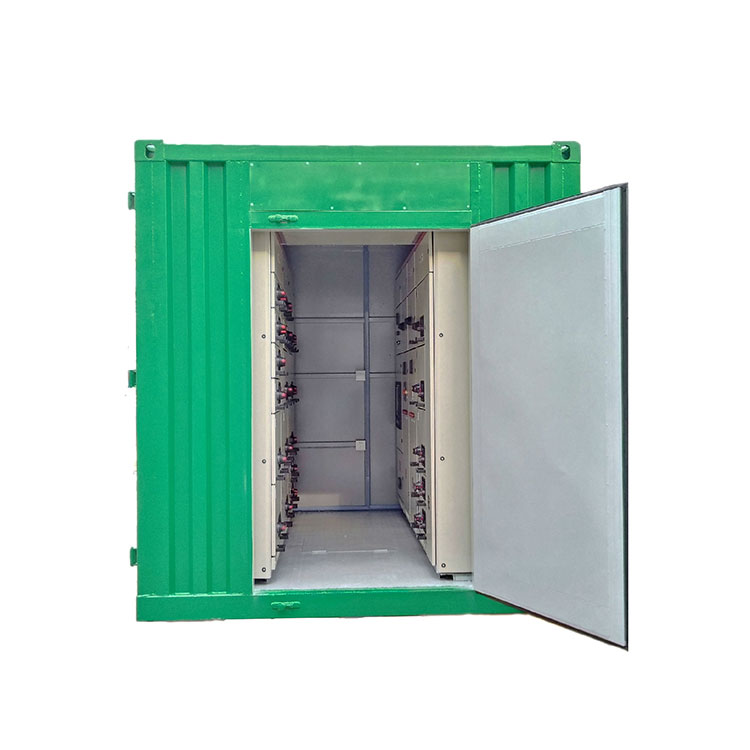

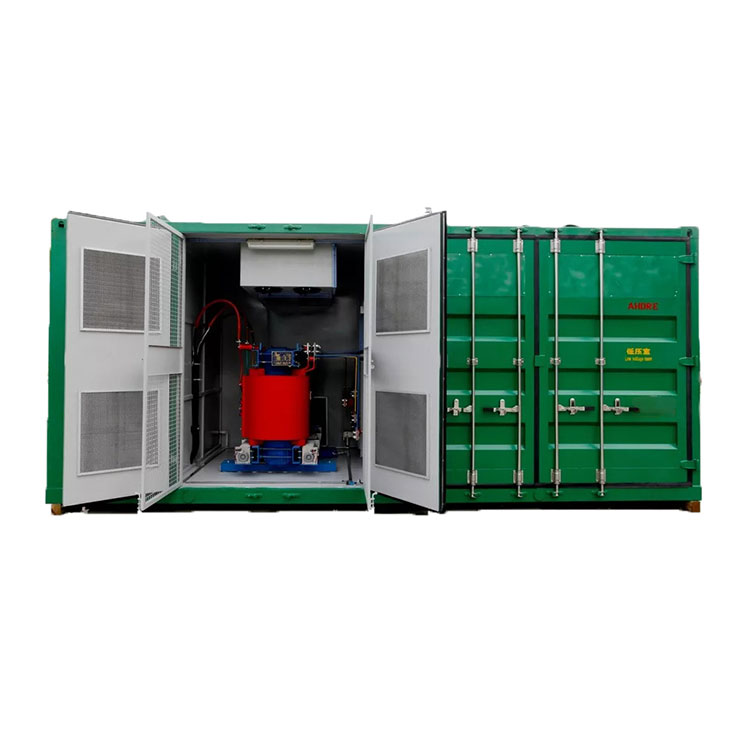

Contêiner
|
![]()
Concha de Aço
|
![]()
Casca laminada
|
Shell compacto em processo |
Aparelhagem está em teste |
Limpeza diária |
Visão geral da oficina |
KYN28 em processo |
HXGN12 em processo |
GCS em processo |
SIG em processo |
Quadro montado com o invólucro
