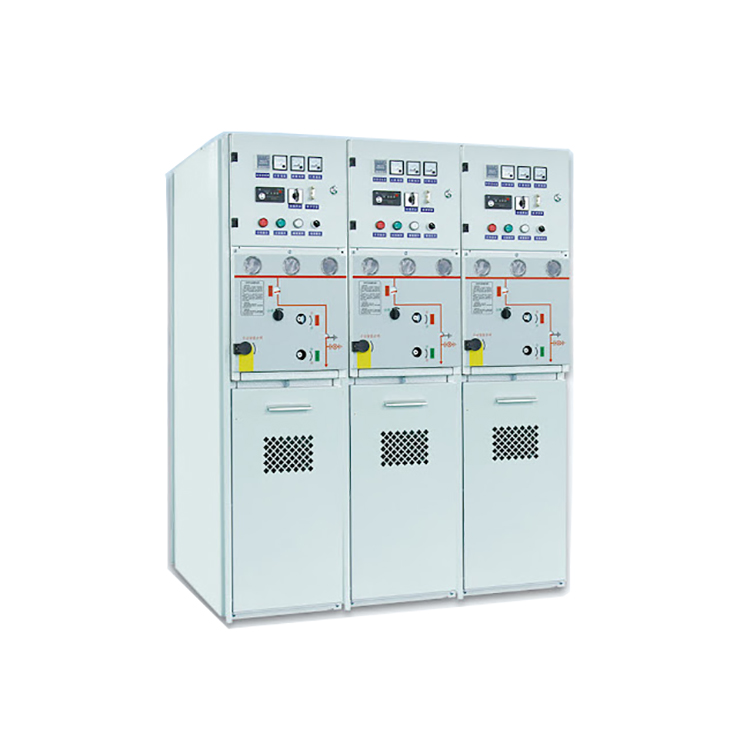

A unidade principal de anel Rmu de 33 Kv 33kv 4 5 vias CONSO·CN de alta qualidade é amplamente utilizada em subestações compactas, devido à dimensão portátil. Para atender às demandas do mercado, a Conso Electrical Science and Technology Co., Ltd fabrica a unidade principal de anel de 33 kv adotada na subestação compacta de 33/0,4 kv para alcançar a capacidade competitiva no mercado. Geralmente, a Conso Electrical produz unidade principal de anel de 33kv em uma subestação compacta para clientes internacionais, como a Etiópia. Obrigado pela sua atenção. Esperamos apresentar-lhe pessoalmente a nossa empresa e discutir potenciais oportunidades de cooperação.
Design totalmente vedado e isolado: A unidade principal de anel rmu de 33 kv 33kv 4 5 vias CONSO·CN de alta qualidade apresenta todas as partes energizadas seladas dentro de uma caixa feita de aço inoxidável 304, preenchida com gás SF6 a uma pressão de trabalho de 1,4 bar, com um Classificação de proteção IP67. Ele pode ser instalado em áreas úmidas e altamente contaminadas com poeira, tornando-o particularmente adequado para minas, subestações compactas e locais onde a poluição do ar pode facilmente levar a descargas superficiais. O produto é equipado com conexões de cabos em conformidade com os padrões DIN47636, permitindo conexões de cabos através de juntas de cabos totalmente isoladas, vedadas e blindadas.
Alta confiabilidade e segurança pessoal: Todas as peças energizadas são vedadas dentro de compartimentos de SF6, que possuem canais de alívio de pressão confiáveis. O produto passou no teste de queima de arco de falha interna a 25kA/0,5s. As chaves de carga e as chaves de aterramento são chaves de três posições, simplificando os intertravamentos entre elas. Há um intertravamento mecânico confiável entre a tampa do compartimento de cabos e o interruptor de carga para evitar efetivamente a entrada acidental em espaços energizados.
Livre de manutenção e longa vida útil: O produto foi projetado para uma vida útil de 30 anos, durante os quais o interruptor principal não requer manutenção. A taxa anual de vazamento do produto é ≤ 0,1%.
Estrutura compacta: Além do gabinete de medição isolado a ar e do gabinete PT, o módulo padrão tem largura de 500 mm. As mangas de conexão de cabos para todas as unidades estão a uma altura consistente do solo, facilitando a construção no local.
A unidade principal de anel rmu de 33 kv 33kv 4 de 5 vias pode ser equipada com um dispositivo de controle inteligente (opcional), fornecendo proteção eficaz, controle remoto e sistemas de monitoramento, além de apoiar a automação do sistema de distribuição.
A unidade principal de anel rmu de 33 kv 33kv 4 e 5 vias fornece dois métodos de proteção para transformadores: um interruptor de carga e aparelho de combinação de fusíveis e um disjuntor com proteção de relé. O aparelho combinado de chave de carga e fusível é utilizado para transformadores de até 1600kVA, enquanto os disjuntores com relés podem ser utilizados para a proteção de transformadores de diversas capacidades.
Proteção Ambiental: O desenvolvimento da unidade principal de anel rmu de 33 kv 33 kv 4 5 vias não considera apenas o produto em si, mas também abrange considerações ambientais desde o processo de produção até a operação durante a vida útil do produto. Todos os materiais são escolhidos para serem ecologicamente corretos, adotando um processo de limpeza com vazamento zero e vedação vitalícia do produto. Após o fim da vida útil do produto, 90% - 95% dos materiais são recicláveis.
C: Interruptor de cabo |
F: Interruptor de cabo com fusível |
De: Conexão direta de cabo com aterramento |
V: Disjuntor a Vácuo |
D: Conexão direta por cabo |
M: Módulo de Medição |
Dimensão: 500(L)*1335(D)*1600(A) |
A célula única SF6 |
A célula comum SF6 |
A placa de metale |
O Produto Completo |
Proteção ao ar livreCobrir
Área de soldagem |
Área de montagem de células SF6 |
Limpeza diária |
