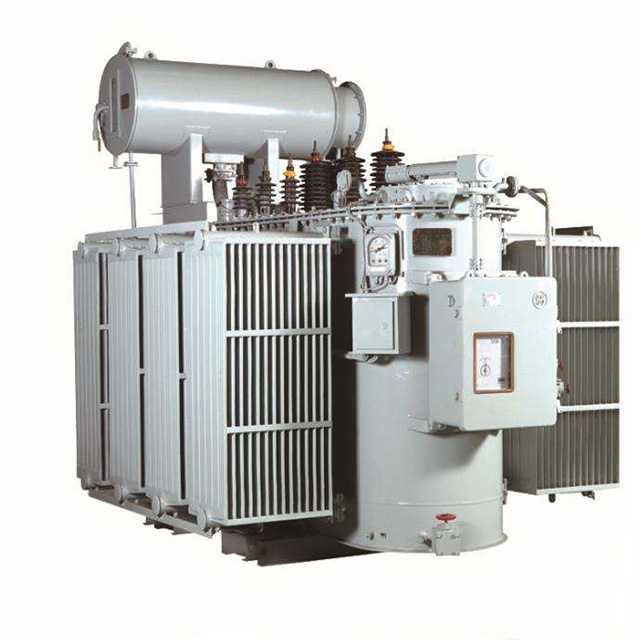

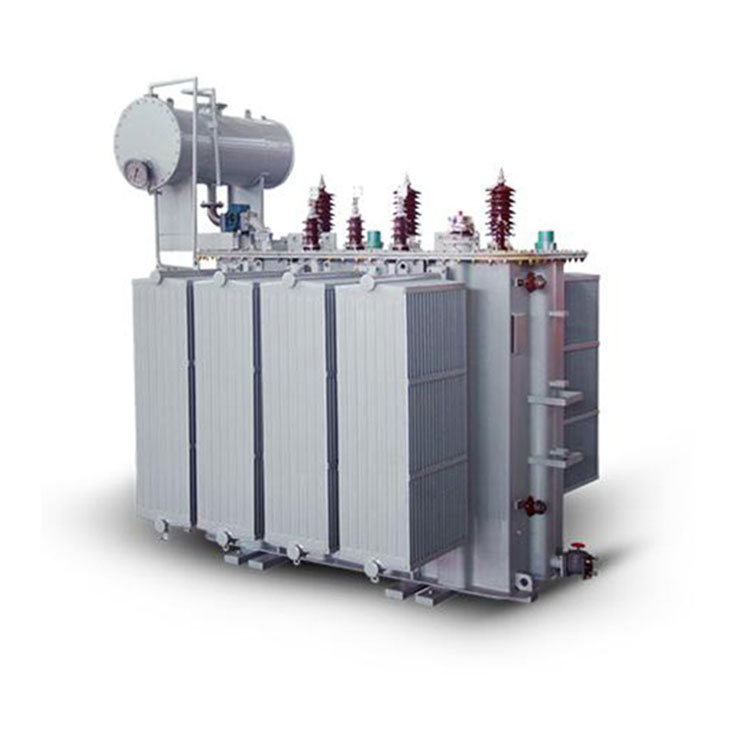

33 Transformador de fonte de alimentação de 11 Kv 20 Mva

Conso Electrical Technology and Science Co., Ltd é uma manufatura de alta tecnologia de tamanho médio para produzir transformadores de potência de 33kv desde o ano de 2006. Possui uma fábrica de 12.000 m2, localizada no parque industrial central da cidade de Yueqing, província de Zhejiang, China, para montar Transformadores de potência de grande capacidade de 33 kv, como um transformador de fonte de alimentação de 33 11 kv 20 mva. A empresa possui um sistema de seleção de fornecedores bem desenvolvido para garantir que cada componente montado em um transformador de fonte de alimentação de 33 11 kv 20 mva seja confiável. Além disso, é essencial na Conso Electrical que o engenheiro projetista inspecione o procedimento para garantir que o teste de fábrica ocorra sem problemas.

Enviar consulta

Descrição do produto

Vídeo

33 Transformador de fonte de alimentação de 11 kv 20 mva Características:

1. Enrolamento de alta tensão com tecnologia de enrolamento de tira de cobre para aumentar a resistência a surtos de raios.

2. Enrolamento de baixa tensão com tecnologia de enrolamento de folha de cobre, usando materiais de isolamento de grau A premium para isolamento de alta qualidade.

3. Vazamento mínimo, alta resistência mecânica e forte capacidade de resistência a curto-circuito.

4. Núcleo de ferro com uma estrutura escalonada totalmente esquadrada de 45°: A usinagem de precisão é garantida através do uso de máquinas de corte a laser e equipamentos CNC de puncionamento, corte e dobramento.

5. Tratamento de pintura eletrostática a pó, proporcionando adesão de pintura de longa duração (resistência à corrosão superior a 100 horas, dureza ≥ 0,4).

6.Estrutura totalmente selada, livre de manutenção e livre de manutenção, com uma vida útil operacional normal de mais de 20 anos.

7. Chapas de aço silício de grão orientado laminadas a frio de alta qualidade com isolamento de óxido mineral para o material do núcleo de ferro (fornecido pela Baosteel e Wusteel na China).

8. Ao controlar o processo de corte e empilhamento das chapas de aço silício, as perdas, a corrente sem carga e os níveis de ruído são minimizados.

9. Reforço especial do núcleo de ferro para garantir a integridade estrutural do transformador durante a operação normal e o transporte.

10. Enrolamento de baixa tensão feito com folha de cobre de alta qualidade para excelente resistência de isolamento.

11. Enrolamento de alta tensão normalmente feito com fio de cobre isolado para resistência excepcional ao estresse radial causado por curtos-circuitos.

33 Transformador de fonte de alimentação de 11 kv 20 mva Parâmetro técnico:

Capacidade nominal:	20.000kVA ou 20mva;
Modo:	SZ11-M-20000 ou depende;
Relação de tensão:	33/11kV;
Sem perda de carga:	15500 W±15% ou depende;
perda de carga:	82700 W±15% ou depende;
Impedância:	8,0±15%;
Sem corrente de carregamento:	≤0,30%;
Grupo de vetores:	YNd11;
Nível Básico de Isolamento:	200 mil
