Conso Electrical Science and Technology Co., Ltd é um fabricante de transformadores elétricos e subestações compactas para desenvolver a tecnologia para aumentar a eficiência dos transformadores de distribuição para atender às demandas do mercado. Conforme IEC 60076, o Transformador de Distribuição com Eficiência Energética de 2.500 kVA tem a maior capacidade em sistema de rede elétrica de 10kv. Para montar padronizado um Transformador de Distribuição de 2500 kVA em um lote, a Conso Electrical possui um sério procedimento de inspeção de materiais de entrada e equipamentos automáticos. Cada transformador de distribuição com eficiência energética de 2.500 kVA pode estar pronto para envio até que o teste necessário seja aprovado. Seria um prazer receber você em nossa empresa e fornecer seus insights.
1. Inspeção da temperatura do óleo:
Ao medir a temperatura do óleo do transformador de distribuição com eficiência energética de 2.500 kVA, é necessário um termômetro de superfície de óleo especializado, pois ele foi projetado especificamente para medir a temperatura da superfície de óleo do transformador. Normalmente, o limite de alarme para este termômetro é de cerca de 85 graus. Quando atingir aproximadamente 97 graus, poderá causar o disparo do equipamento e transmitirá problemas de superfície de óleo para o display digital na sala de controle.
2.Respiro:
Os transformadores de distribuição com eficiência energética de 2.500 kVA podem sofrer expansão do óleo devido a mudanças ambientais e operação de longo prazo, fazendo com que o óleo no equipamento se expanda e libere gases através do respiro. Este processo respiratório ajuda a remover impurezas do ar, garantindo que as propriedades isolantes do óleo do transformador sejam mantidas. Se a sílica gel no respiro permanecer azul, isso indica absorção efetiva de umidade. No entanto, se a sílica gel ficar vermelha, significa uma redução significativa na eficiência de absorção de umidade, necessitando de substituição ou secagem.
3. Verificação do nível de óleo:
A finalidade do conservador de óleo do transformador de Distribuição com Eficiência Energética de 2.500 kVA é acomodar as mudanças de volume do óleo do transformador dentro do tanque de óleo, fornecendo um recipiente conectado ao tanque de óleo do transformador. Os níveis de óleo no conservador ou em outros recipientes podem ser verificados examinando o indicador de nível de óleo. Além disso, o nível de óleo no conservador deve corresponder à temperatura indicada na placa da curva de nível de óleo. Se o nível de óleo estiver muito baixo, as falhas que causam a perda de óleo deverão ser resolvidas e um novo óleo qualificado deverá ser adicionado.
4.Relé de gás:
O relé de gás é um dispositivo de proteção significativo para detectar falhas internas em transformadores imersos em óleo e comutadores em carga. Quando falhas no interior do transformador levam à decomposição do óleo e à geração de gases ou turbulência no fluxo de óleo, os contatos do relé de gás atuam, acionando um circuito de controle designado. Isso sinaliza imediatamente ou desconecta automaticamente o transformador.
5.Válvula de alívio de pressão:
As válvulas de alívio de pressão são cruciais para a rápida liberação de pressão dentro do tanque de óleo do transformador de distribuição com eficiência energética de 2.500 kVA no caso de um aumento repentino de pressão devido a acidentes imprevistos. O alívio de pressão eficaz e oportuno é essencial para evitar a deformação ou ruptura do tanque de óleo. A válvula de alívio de pressão abre rapidamente quando a pressão dentro do tanque atinge seu ponto de ajuste. Reduz eficientemente a pressão interna. Por outro lado, quando a pressão cai para o valor de fechamento predefinido, a válvula de alívio de pressão fecha de forma segura e confiável, impedindo a entrada de contaminantes externos e umidade.
6.Princípios de aterramento para transformadores de potência:
Em um sistema diretamente aterrado, o ponto neutro do transformador de Distribuição Energética Eficiente de 2500 kVA deve estar sempre aterrado em todas as condições de operação. Para reduzir a capacidade de curto-circuito e limitar a corrente de desligamento no sistema, o número de pontos de aterramento deve ser minimizado.
7. Amostragem de óleo (para análise de óleo):
A amostragem de óleo é um método crucial para detectar o status operacional de um transformador de distribuição com eficiência energética de 2.500 kVA e identificar possíveis falhas internas. Normalmente é realizado a cada dois anos e é usado para vários testes químicos, como cromatografia em óleo, análise de gases dissolvidos, teor de umidade e perda dielétrica.
Capacidade nominal: | 2500kVA; |
Modo: | SH15-M-2500/10 ou depende; |
Tensão Primária: | 13,8kV ou depende; |
Tensão Secundária: | 0,433kV ou depende |
Sem perda de carregamento: | 900 ±10% W; |
Perda de carregamento: | 20200 ±10%W; |
Nível Básico de Isolamento: | 35kV/75kV(LI/AC); |
Impedância: | 5,5% ± 10%; |
Aumento de temperatura: | 55K/65K ou conforme requisitos; |
Material do núcleo: | Liga amorfa; |

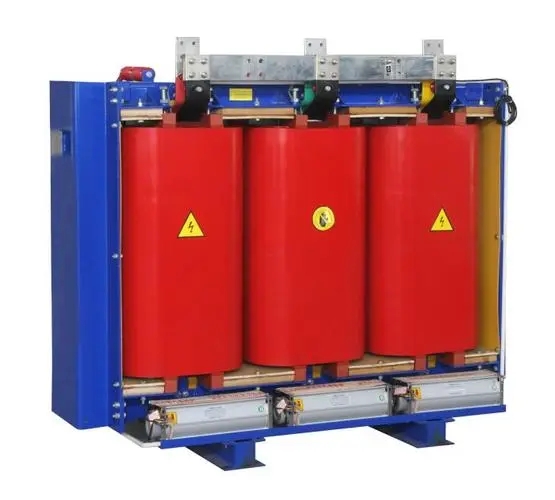

Método de isolamento: | Resina imersa em óleo ou fundida. |
![]()

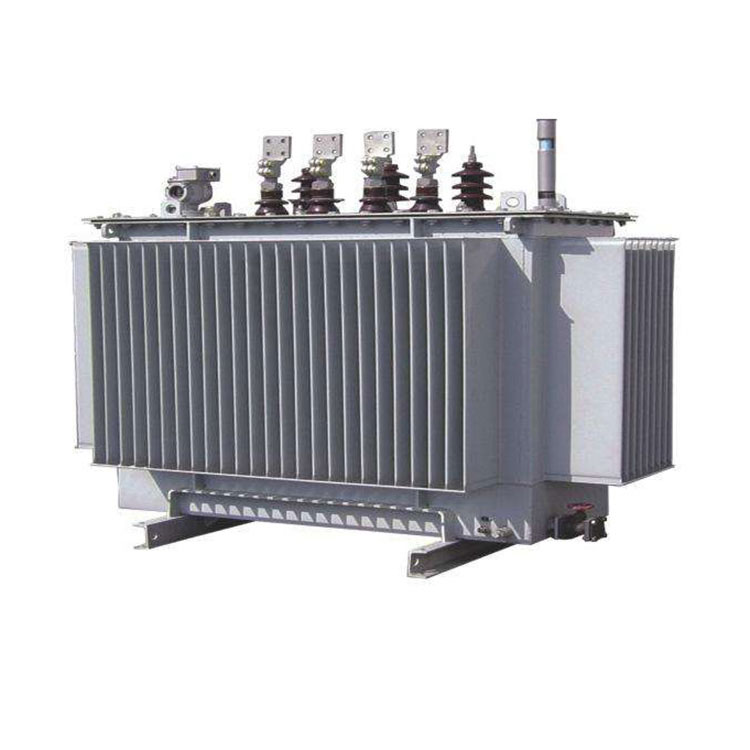

Cheio de óleo
|
![]()
Óleo Esvaziado
|
![]()
Liga amorfa
|
![]()
Núcleo de ferro laminado
|
