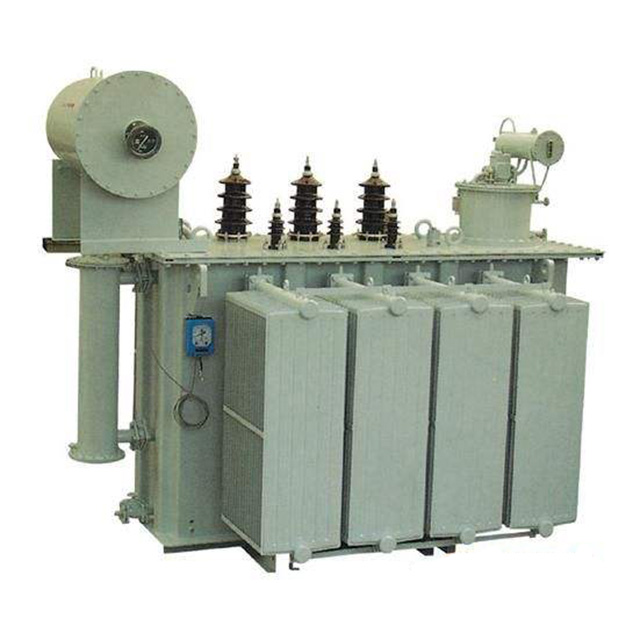

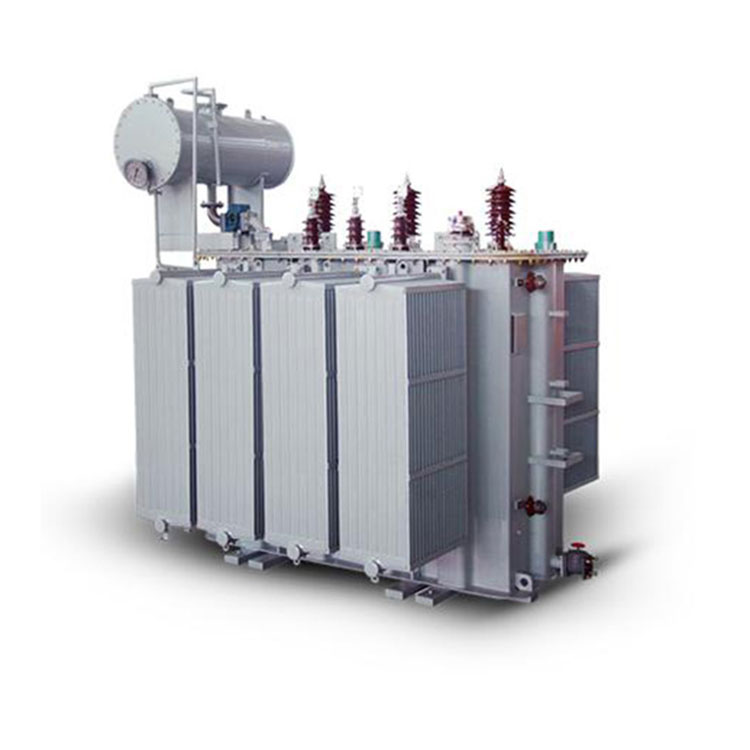

Transformador intensificador de 15 Mva Ynd11

Conso Electrical Technology and Science Co., Ltd. é uma empresa especializada na produção de transformadores de potência e distribuição de 33kv. Para atender às diversas demandas do mercado, a Conso Electrical conta com uma equipe profissional de engenheiros e um grupo de fornecedores sólidos para customizar um transformador de potência e distribuição de 33kv de forma eficiente, como para produzir um transformador elevador ynd11 de 15 mva. Temos experiência para fornecer transformadores de energia solar de 33kv para o Sudeste Asiático, Oceania e África por meio de uma empresa de comércio internacional. Desejamos ter a oportunidade de cooperar com nossos clientes em todo o mundo.

Enviar consulta

Descrição do produto

Vídeo

Manutenção do transformador elevador 15 mva ynd11:

Antes de realizar a manutenção em um transformador elevador ynd11 de 15 mva, coloque um transformador elevador ynd11 de reserva em operação, desconecte o disjuntor de baixa tensão do transformador elevador 15 mva ynd11 a ser reparado, remova os fusíveis de controle e desconecte o disjuntor de alta tensão do transformador elevador ynd11 de 15 mva. Feche a chave de aterramento, realize a descarga adequada do transformador, trave o gabinete de alta tensão e pendure uma placa "Não feche" na alavanca da chave.

Durante a manutenção do transformador, certifique-se de que o sistema de aterramento esteja em boas condições e que os fios terra estejam livres de corrosão. Componentes gravemente corroídos devem ser substituídos. Aperte os terminais dos condutores, as buchas, os parafusos de aterramento e os parafusos do barramento. É essencial limpar a poeira ao redor do transformador elevador 15 mva ynd11 e seus componentes, verificar o funcionamento adequado das instalações de combate a incêndio e do sistema de ventilação. Verifique a condição dos ventiladores de resfriamento, controladores de temperatura e desconecte a chave de aterramento de alta tensão, trave com segurança o quadro de distribuição de alta tensão e meça a resistência de isolamento com um megôhmetro de 2500V.

Compare o valor da resistência de isolamento obtido com o valor registrado no momento do teste de fábrica, e a resistência de isolamento não deve ser inferior a 70% dos dados originais. Se cair abaixo deste limite, deve ser comunicado e resolvido imediatamente. Reconecte a chave de aterramento de alta tensão para permitir a descarga, verifique se há ferramentas residuais na câmara do transformador elevador de 15 mva ynd11 e no transformador elevador de 15 mva ynd11 e saia do local. Os eletricistas devem manter diligentemente registros da manutenção do transformador e das operações de teste.

Parâmetro técnico do transformador elevador de 15 mva ynd11:

Capacidade nominal:	15.000kVA ou 15mva;
Modo:	SM-15000 ou depende;
Tensão Primária:	6,0 kV, 10 kV, 13,8 kV, 15 kV, 20 kV;
Tensão Secundária:	30kV, 33k, 35kV;
Sem perda de carga:	depende;
perda de carga:	depende;
Impedância:	8,0±15%;
Sem corrente de carregamento:	≤0,35%;
Grupo de vetores:	YNd11;
Método de toque:	tocando off-line.
