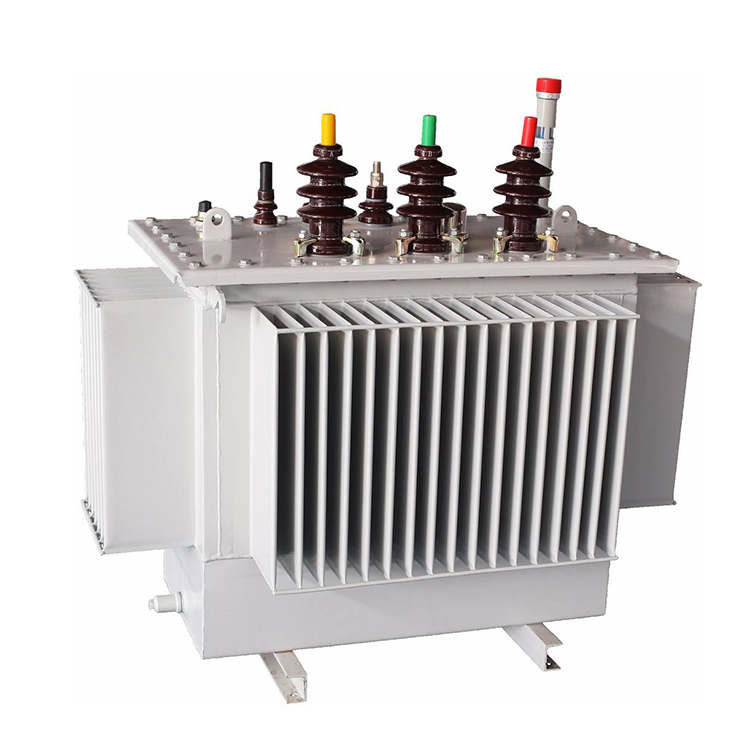

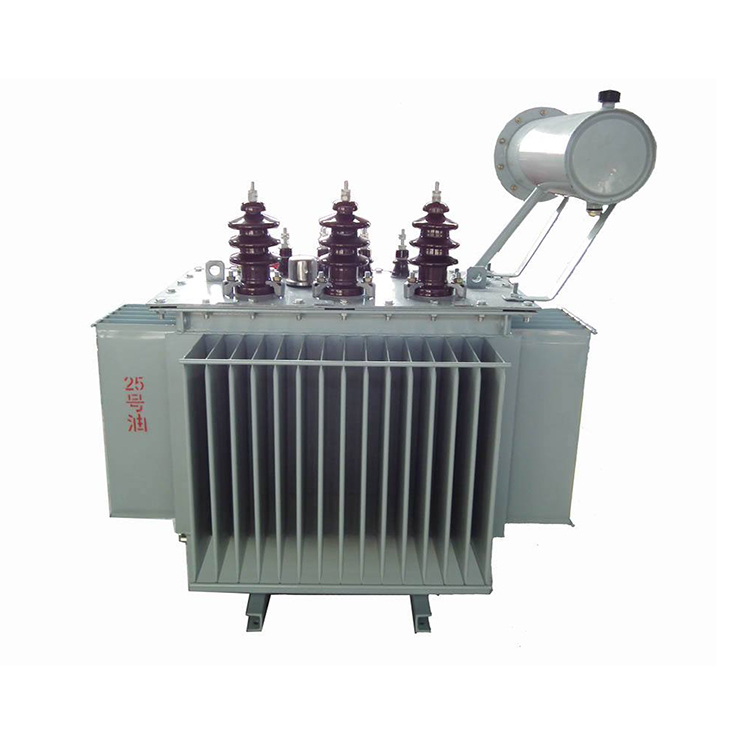

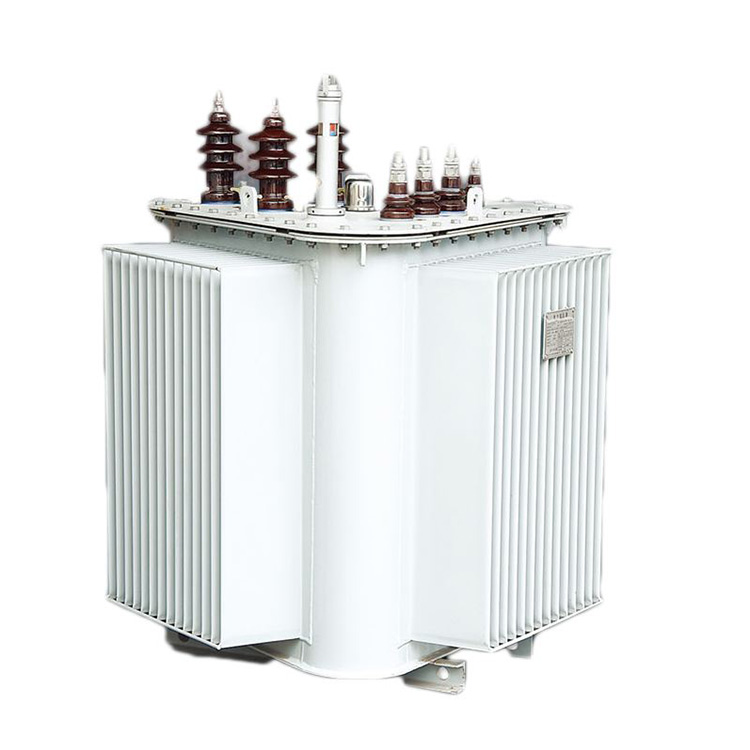

Transformador de distribuição 11kv trifásico 200kva

Como fabricante competitivo, a Conso Electrical Science and Technology Co., Ltd concentrou-se em fabricar transformadores de distribuição e transformadores de subestação em maior quantidade e com melhor qualidade, especialmente para os transformadores de distribuição de uso comum, como o transformador de distribuição 11kv trifásico 200kva. Embora a Conso Electric seja uma fábrica de produção de média capacidade, ela pode produzir mais de 500 peças de transformadores de distribuição trifásicos de 11kv e 200kva em 50 dias. Nós fornecemos transformadores de distribuição de alta eficiência para a rede estadual, filial da Mongólia Interior, filial de Sichuan, filial de Heilongjiang, etc. Ficaríamos encantados se você pudesse visitar nossa fábrica.

Enviar consulta

Descrição do produto

Vídeo

a manutenção do transformador de distribuição trifásico 11kv 200kva:

1.Capacidade:

Durante a operação normal, a carga elétrica no transformador de distribuição trifásico de 11kv e 200kva deve ser mantida em aproximadamente 75-90% da capacidade nominal do transformador.

2.Temperatura:

Os medidores de temperatura instalados no transformador de distribuição trifásico de 11kv e 200kva devem ser registrados durante as inspeções de rotina. Para transformadores não supervisionados, a tensão, a corrente e a temperatura superior do óleo devem ser registradas durante cada inspeção programada. Além disso, para transformadores de distribuição, a carga em determinadas fases deve ser medida durante períodos de pico de carga. Se for detectado um desequilíbrio, a redistribuição deverá ser considerada. O período de medição deve estar de acordo com os regulamentos locais.

3.Monitoramento de isolamento:

Antes do comissionamento ou após grandes manutenções, os transformadores de distribuição 11kv trifásicos 200kva devem ter a resistência de isolamento da bobina medida (geralmente após a secagem) e os valores obtidos, juntamente com a temperatura do óleo de medição, devem ser registrados no cartão histórico do transformador. A resistência de isolamento dos enrolamentos da bobina deve ser medida usando um megôhmetro com faixa de 1.000 a 2.500 volts. Os valores específicos permitidos de resistência de isolamento não estão definidos.

A comparação entre os valores de resistência de isolamento medidos durante a operação do transformador e aqueles obtidos antes do comissionamento ou após a secagem serve como indicador primário da condição de isolamento do transformador. As medições de resistência de isolamento devem ser realizadas na mesma temperatura, usando a mesma tensão do megôhmetro, tanto quanto possível.

4. Faixa Atual:

A corrente de desequilíbrio máxima permitida nos terminais de baixa tensão do transformador de distribuição trifásico de 11kv e 200kva não deve exceder 25% do valor nominal. A faixa permitida para variação da tensão da fonte está dentro de ±5% da tensão nominal.

5. Sobrecarga:

Em casos excepcionais, os transformadores de distribuição trifásicos de 11kv e 200kva podem operar com sobrecarga por um curto período, mas durante o inverno, a sobrecarga não deve exceder 30% da carga nominal, e durante o verão, não deve exceder 15% da carga nominal. .

os dados técnicos do transformador de distribuição trifásico 11kv 200kva:

Capacidade nominal:	200kVA;
Modo:	S13-M.R-200/11 ou depende;
Tensão Primária:	11kV;
Tensão Secundária:	aderir aos clientes;
Sem perda de carga:	240 ±10%W;
Perda de carregamento:	2600 ±10% W;
Impedância:	4,0% ± 10%;
Material isolante:	Óleo Mineral ou resina epóxi;
Tensão suportável de frequência de energia:	35kV;
Tensão suportável ao impulso de iluminação:	75kV.
