Desde o ano de 2006, a Conso Electrical Science and Technology Co., Ltd acumulou mais de uma década de experiência na produção de transformadores de distribuição de energia trifásicos de 100kVA, refinando consistentemente seus processos de fabricação existentes para fabricar transformadores de distribuição e subestações compactas. Isto culminou no estabelecimento de uma estrutura de gestão madura e altamente eficiente que abrange tudo, desde a concepção do produto até ao processamento da produção. A Conso Electrical enfatiza a qualidade e o foco no cliente para montar transformadores de distribuição de energia trifásicos de 100kVA. Estamos entusiasmados com a perspectiva de trabalhar com gurus de marketing de todo o mundo.
a. Para transformadores imersos em óleo, exceto os de baixa capacidade, o enrolamento de baixa tensão geralmente emprega uma estrutura cilíndrica enrolada com folha de cobre, enquanto o enrolamento de alta tensão utiliza uma estrutura cilíndrica multicamadas. Esta configuração de enrolamento balanceada garante vazamento mínimo, alta resistência mecânica e forte resistência a curto-circuito.
b. Tanto o núcleo como os enrolamentos são fixados com medidas de fixação. Os componentes de fixação, como os cabos de alta e baixa tensão, são equipados com porcas autotravantes e antiafrouxamento. O transformador emprega um design resistente a choques para suportar o transporte.
c. As bobinas e o núcleo passam por secagem a vácuo, e o óleo do transformador é processado usando técnicas de filtragem e enchimento a vácuo para minimizar o teor de umidade dentro do transformador.
d. O tanque de óleo incorpora aletas corrugadas, proporcionando uma função respiratória para compensar alterações no volume de óleo devido a flutuações de temperatura. Conseqüentemente, este produto elimina a necessidade de conservador de óleo, reduzindo a altura total do transformador.
e. Ao substituir o conservador de óleo por aletas corrugadas, o óleo do transformador fica efetivamente isolado do ambiente externo. Isto evita a entrada de oxigênio e umidade, preservando assim o desempenho do isolamento.
f. Com esses cinco fatores principais de desempenho, os transformadores imersos em óleo são projetados para operar sem a necessidade de substituição de óleo durante a operação normal. Isto reduz significativamente os custos de manutenção e prolonga a vida útil do transformador.
Capacidade nominal: | 100kVA; |
Tensão Primária: | 13,8kV, 22kV ou 33kV; |
Sem perda de carga: | 200 ± 10% W ou depende; |
Perda de carregamento: | 1500/1580 ± 10% W ou depende; |
Frequência nominal: | 50 ou 60Hz; |
Método de resfriamento: | EM UM; AN/AF (tipo resina fundida) |
Material isolante: | Óleo Mineral ou resina epóxi; |
Frequência nominal: | 50 ou 60Hz; |
Método de toque: | 5 etapas cada para 2,5%; |
Temperatura de trabalho: | -40 ℃ a 40 ℃; |

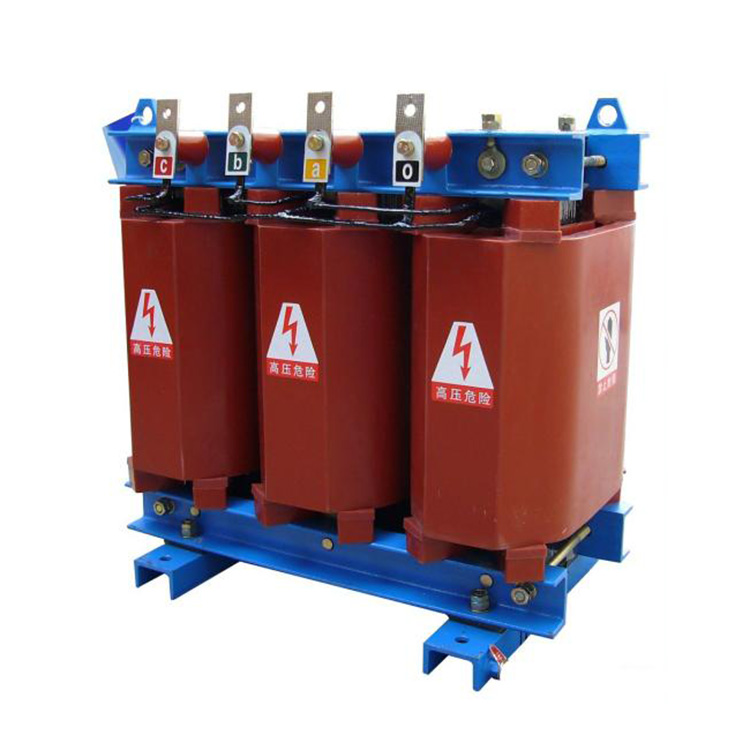

CONSO·CN 100kVA Detalhe do transformador de distribuição de energia trifásico:
Cheio de óleo
|
Óleo Esvaziado
|
Liga amorfa
|
Núcleo de ferro laminado
|
Oficina de enrolamento |
Área de secagem de bobinas |
Área de enchimento de óleo |
Área de Produto Acabado |
Projetaremos transformadores de distribuição de energia trifásicos de 100kVA de acordo com o documento de requisitos técnicos dos clientes. As especificações técnicas que devem ser confirmadas antes da produção são as seguintes:
1. A eficiência do transformador de distribuição de energia trifásico de 100kVA;
2. A relação de tensão do transformador de distribuição de energia trifásico de 100kVA;
3. Aumento de temperatura do transformador de distribuição de energia trifásico de 100kVA;
4. Frequência nominal do transformador de distribuição de energia trifásico de 100kVA;
5. O tipo de isolamento do transformador de distribuição de energia trifásico de 100kVA.
Forno Transformador |
Equipamento de fundição |
Máquina de enrolamento de folha |
Caixa de madeira |
Estrutura de ferro |
